Skicování splajnu stylu

Můžete naskicovat splajn stylu jako křivku přemostění mezi dvě stávající entity.

1. Otevřete novou skicu. Pomocí nástroje Středový oblouk naskicujte dvě entity oblouku.



2. Klepněte na nabídku Splajn stylu (Panel nástrojů skici) nebo Nástroje > Entity skici > Splajn stylu.
3. V grafické ploše klepněte na první koncový bod oblouku.

   První klepnutí vytvoří první řídicí vrchol splajnu stylu.



4. Najeďte ukazatelem myši nad odvozenou čáru a klepnutím přidejte druhý řídicí vrchol podle obrázku.

   Pokud přichytíte druhý řídicí vrchol k odvozené čáře, vytvoří se v tomto koncovém bodě tečný vztah.



5. Posouvejte ukazatel myši dále doprava a přesuňte jej nad další odvozenou čáru. Až se zobrazí ikona stejné křivosti, klepněte myší.

   Pokud přichytíte třetí řídicí vrchol k odvozené čáře, vytvoří se v tomto koncovém bodě vztah stejného zakřivení.

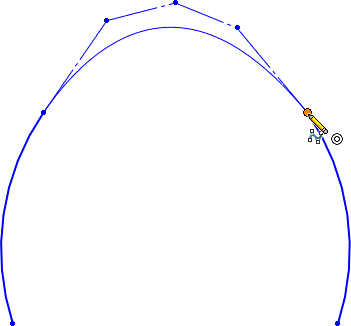

6. Pro dokončení splajnu stylu přidávejte další řídicí vrcholy. Až dosáhnete koncového bodu druhého oblouku, stiskněte klávesu Alt a poklepejte ukazatelem na koncový bod.

   Stisknutím klávesy Alt aplikujete na poslední řídicí vrchol automatické tečné vazby.



   Křivka přemostění mezi dvěma entitami skici je dokončena.
