Le PropertyManager Propriétés du plan

Après avoir ajouté un plan dans une esquisse 3D, vous pouvez ajouter ou modifier les informations relatives à ce plan.

Relations existantes

Liste les relations qui existent pour le plan.

Pour afficher les relations:

  • Sélectionnez les entrées sous Relations existantes PM_relations_existing.gif pour les mettre en surbrillance dans la zone graphique.

Ajouter des relations

Liste les relations que vous pouvez ajouter.

Paramètres

Permet de positionner le plan dans l'espace 3D selon des angles et des coordonnées déterminés.

Distance Affiche la distance entre le plan et l'origine de l'esquisse le long de la direction X, Y ou Z.

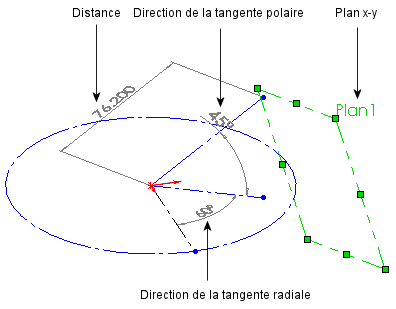

PM_Tangent_Radial_Direction.gif Direction de la tangente radiale Contrôle l'angle entre la projection de la normale sur le plan x-y et la direction X.
PM_Tangent_Polar_Direction.gif Direction de la tangente polaire Contrôle l'angle entre la normale et sa projection sur le plan x-y.

Affichage des propriétés du plan

Pour afficher les propriétés du plan:

Sélectionnez le plan 3D pour afficher le PropertyManager Propriétés du plan.
3D_sketch_plane_added.gif 3D_sketch_plane_selected.gif
Plan1 est ajouté à l'esquisse 3D. Plan1 est activé.
