Propriétés du document - Nomenclatures

Vous pouvez spécifier des paramètres d'habillage pour les nomenclatures au niveau du document. Disponible pour tous types de document.

Pour ouvrir cette page :

une mise en plan ou une nomenclature d'assemblage étant ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis Tables > Nomenclature.

Norme d'habillage générale

Norme d'habillage générale Héritée des paramètres de la page Norme d'habillage.

Bordure

Bordure de la case Définit une épaisseur de ligne pour la bordure extérieure de la table.
Bordure de la grille Définit une épaisseur de ligne pour les lignes de grille internes de la table.

Texte

Police

Cliquez pour modifier la police.

Afficher quantité nulle

Pointillés Sélectionnez une option d'affichage pour la colonne Quantité lorsqu'un composant d'assemblage manque de la configuration.
Zéro
Vide

Composant manquant

Garder la ligne pour le composant manquant Sélectionnez pour lister les composants d'assemblages qui manquent d'une configuration.

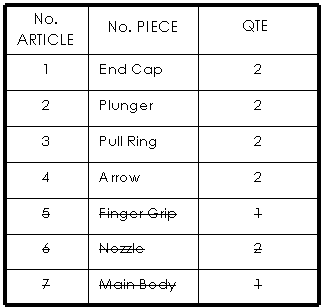

Sélectionnez Afficher avec le texte barré pour barrer la liste pour le composant manquant.

Couche

Couche
Sélectionnez un calque.
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Vous devez sélectionner Selon la norme sous Calque (barre d'outils Calque) dans le document de vue de mise en plan pour appliquer ces paramètres de calque.

Options

Zéros à gauche
Standard Les zéros à gauche s'affichent conformément à la norme d'habillage générale.
Montrer Les zéros précédant le signe décimal sont affichés.
Supprimer Aucun zéro à gauche n'apparaît.
Zéros à droite
Supprimer uniquement sur zéro Les zéros à droite sont ajustés pour obtenir des valeurs métriques entières, selon les normes ANSI et ISO.
Afficher Les zéros à droite sont affichés conformément au nombre de décimales spécifié dans Unités.
Supprimer Aucun zéro à gauche n'apparaît.
Standard Les zéros à droite s'affichent conformément à la norme ASME Y14.5M-1994.
Ne pas ajouter ""QTE"" à côté du nom de la configuration Sélectionnez pour éliminer le mot QTY à partir de la colonne de configuration.
Vous devez sélectionner cette option avant d'insérer une nomenclature. Si vous la sélectionnez après, elle n'a aucun effet.
Ne pas copier le nom de la colonne QTE à partir du modèle Sélectionnez pour utiliser le nom de configuration auquel est ajoutée la chaîne /QTE comme en-tête de colonne de quantité.
Limiter les nomenclatures de premier niveau uniquement à une configuration Sélectionnez pour limiter les nomenclatures Premier niveau uniquement à une configuration. Lorsque vous modifiez la configuration dans la nomenclature, le label pour la colonne de quantité ne change pas..
Mise à jour automatique des nomenclatures Sélectionnez afin de mettre à jour la nomenclature lorsque vous ajoutez ou supprimez des composants dans l'assemblage associé.
