Coupe locale

Une vue en coupe locale enlève une partie de l'assemblage dans une vue de mise en plan afin d'en exposer les détails internes. Le hachurage est automatiquement généré sur les faces coupées de tous les composants.

Une coupe locale fait partie d'une vue de mise en plan existante (elle ne fait pas partie d'une vue séparée). Un profil fermé, habituellement une spline, définit la coupe locale. Le matériau est enlevé jusqu'à une profondeur spécifiée pour exposer les détails internes. Spécifiez la profondeur en tapant un nombre ou en sélectionnant une géométrie dans une vue de mise en plan.

Si vous créez une coupe locale d'une vue éclatée, vous ne pouvez pas rassembler cette dernière.

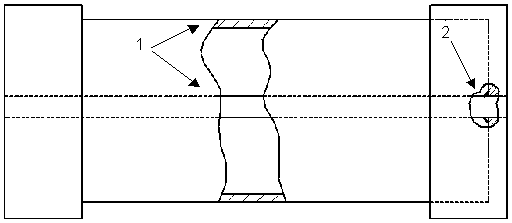

Cet exemple montre (1) l'épaisseur de la paroi et l'arbre ainsi (2) que la manière dont l'arbre est soudé à l'extrémité:

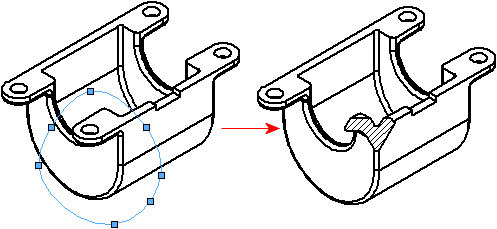

Vue en coupe locale d'une vue d'illustration (isométrique, trimétrique, dimétrique). La profondeur est normale à la feuille:
