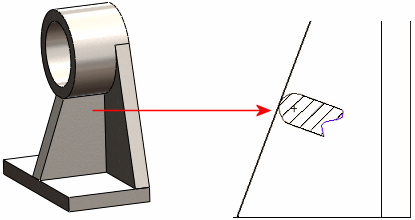

Si une vue en coupe est affichée avec des parties non coupées dans le modèle et une couleur indiquant l'existence de relations bancales (marron), vérifiez les conditions suivantes:
-
La ligne de coupe peut ne pas être complètement étendue à travers le modèle. Prolongez la ligne de coupe si nécessaire, ou utilisez l'option Coupe partielle dans la Vue en coupe dans le PropertyManager Vue en coupe.
- La coupe peut générer une géométrie d'épaisseur zéro ne pouvant être affichée correctement dans la vue. Modifiez la position de la ligne de coupe pour corriger le problème.
- La géométrie de modèle n'est peut-être pas correcte. Utilisez pour identifier la géométrie non valide.
Les angles dans la ligne de coupe peuvent créer des arêtes dans la vue en coupe. Pour supprimer des arêtes, dans le PropertyManager Vue en coupe, cliquez sur Autres propriétés et sélectionnez Masquer les cassures de ligne de coupe.
Parfois vous pouvez avoir besoin de créer une vue en coupe en utilisant une géométrie d'esquisse superposée sur une vue. Vous pouvez créer des vues en coupe pivotées si l'outil Vue en coupe ne convient pas.
