Le Sélectionneur de vue vous permet d'afficher et de sélectionner des vues de modèle dans le contexte.
Appuyez sur Ctrl + Barre d'espace ou cliquez sur Sélectionneur de vue
dans la boîte de dialogue Orientation.
Le Sélectionneur de vue vous permet de visualiser l'apparence qu'auront les vues de droite, de gauche, de devant, de derrière, du haut ainsi que les vues axonométriques de votre modèle quand elles seront sélectionnées. Cliquez sur une face du Sélectionneur de vue pour sélectionner une vue. Appuyez sur Alt pour sélectionner des vues à l'arrière du cube du Sélectionneur de vue.
Utilisez le bouton déroulant
dans la boîte de dialogue Orientation pour définir quel type de vue axonométrique (isométrique, dimétrique, ou trimétrique) s'affiche quand vous sélectionnez un coin de Sélectionneur de vue.
Vous pouvez voir un aperçu en déplaçant le pointeur sur un plan du sélecteur d'affichage. Au fur et à mesure que vous déplacez le pointeur sur différents plans, la fenêtre d'aperçu est mise à jour. Si une vue est une vue standard, le nom de la vue apparaît dans le coin supérieur gauche de la fenêtre d'aperçu.
Les plans qui sont cachés car ils sont à l'arrière du modèle sont éclatés en s'éloignant du centre du sélecteur d'affichage afin de les rendre plus faciles à sélectionner sans faire tourner le modèle.

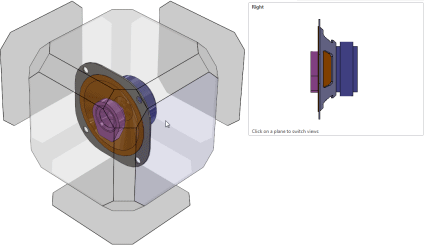

L'image suivante montre le volet de droite sélectionné et les volets du bas, de gauche et arrière éclatés.
Vous pouvez contrôler la vitesse de l'animation du Sélecteur de vue en cliquant sur et le curseur de Sélecteur de vue.
