Textes associés des contraintes

Les textes associés identifient les entités contraintes dans la zone graphique pour vous aider à visualiser les systèmes de contrainte. Ils fournissent des outils pour effectuer des fonctions communes et résoudre les erreurs de contraintes.







Pour afficher les textes associés des contraintes:

  1. A l'aide du bouton droit de la souris, cliquez sur un composant et sélectionnez Voir les contraintes ou Afficher les erreurs de contraintes.
  2. Dans la fenêtre qui s'affiche, sélectionnez une ou plusieurs contraintes.

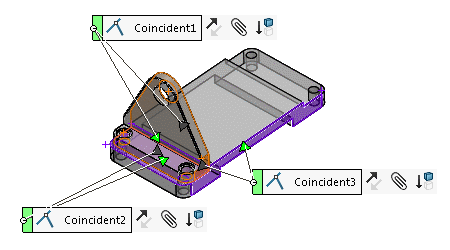

Des textes associés apparaissent pour les contraintes sélectionnées. Chaque contrainte a un seul texte associé, avec des lignes d'attache pointant vers les entités contraintes. Les flèches sur les lignes d'attache ( et ) pointent en direction de la trajectoire à l'origine.

Dans le texte associé, cliquez pour effectuer les fonctionnalités de contrainte suivantes:
Inverser l'alignement des contraintes Inverse l'alignement des vecteurs dans la direction normale aux faces contraintes. Les vecteurs peuvent pointer dans la même direction ou dans des directions opposées.
Inverser la cote (Pour les contraintes Distance et Angle uniquement.) Inverse la direction dans laquelle la cote est appliquée.
Editer Ouvre le PropertyManager Contrainte pour vous permettre d'éditer la contrainte.
Supprimer Supprime la contrainte pour éviter qu'elle ne soit résolue.
Pour les contraintes posant problème, les icônes d'erreur et d'avertissement sont affichées dans les textes associés.
Avertissement La contrainte est satisfaite, mais sur-contraint l'assemblage.
Erreur La contrainte n'est pas satisfaite.
Vous pouvez cliquer sur Forcer la contrainte dans le texte associé pour forcer la résolution de la contrainte, mais vous rompez une autre contrainte. Vous pouvez effectuer plusieurs itérations de la fonction Forcer les contraintes pour découvrir l'origine du problème de contrainte.
