Vous pouvez définir une cote de longueur de trajectoire en une chaîne d'entités d'esquisse. Vous pouvez définir la cote comme étant une cote pilotante, de sorte que, quand vous faites glisser les entités, la longueur de la trajectoire soit redimensionnée parallèlement.
Pour créer une cote de longueur de trajectoire :
- Cliquez avec le bouton droit de la souris sur l'esquisse et cliquez sur
.
- Dans la zone graphique, sélectionnez les entités d'esquisse concomitantes et formez une chaîne unique.
- Cliquez sur
.

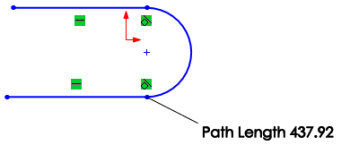

Une cote de style radial s'affiche et est attachée à la trajectoire.
- Pour modifier la cote de longueur de trajectoire, double-cliquez sur la cote et spécifiez une nouvelle valeur dans la boîte de dialogue Modifier.
Vous pouvez référencer cette cote dans des propriétés personnalisées, des configurations, des équations ou des tables, y compris les familles de pièces et les nomenclatures.
