Utilisez la page Assistance pour le perçage pour configurer les normes, types et perçages de l'Assistance pour le perçage. Vous pouvez également affecter des Smart Fasteners à chaque type de perçage standard. Pour simplifier la configuration, sélectionnez uniquement des normes de perçage pour le matériel que vous utilisez.
Pour accéder à la page Assistance pour le perçage :
- Dans Windows, cliquez sur .
- Cliquez sur 1 - Assistance pour le perçage.
Naviguez en utilisant le volet gauche ou en cliquant sur les dossiers dans le volet droit. Vous pouvez sélectionner ou effacer les éléments dans le volet droit.
Lorsque vous utilisez cette page pour la première fois, un conseil couvre le volet droit. Cliquez sur ce conseil pour afficher le volet droit.
Volet gauche

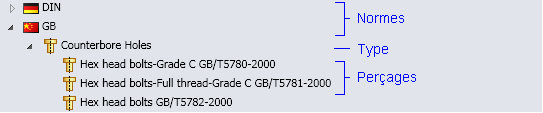

Sous les Normes d'Assistance pour le perçage, le volet de gauche liste les normes, les catégories et les types:
Volet droit
Désactivez la case à cocher d'un élément pour le supprimer. Une fois désactivé, l'élément est désactivé dans les volets gauche et droit jusqu'à ce que vous le sélectionniez à nouveau.
Pour ouvrir une norme, une catégorie ou un type, cliquez sur un dossier dans le volet droit. Cliquez sur Dossier parent
pour remonter d'un niveau.
Pour définir une copie d'une norme de perçage, cliquez sur Copier la norme
. Cliquez sur
pour supprimer les normes définies par l'utilisateur sélectionnées.
Propriétés standard
Cliquez sur un nom de propriété standard, ou bien sélectionnez ou désélectionnez des valeurs dans la liste de droite.
| |
Propriétés des perçages |
La liste des propriétés varie en fonction du type de perçage. Les propriétés communes incluent les dimensions (comme Tailles) et Données de filetage. Les valeurs de propriétés que vous sélectionnez déterminent le nombre total de configurations de perçages. Effacez la taille et les autres valeurs de propriété afin de réduire le nombre de configurations.
|
 |
Propriété globale |
Indique que la propriété est partagée avec d'autres perçages de la norme. |
 |
Ajouter une nouvelle taille |
Ouvre la boîte de dialogue Ajouter une nouvelle taille dans laquelle vous pouvez ajouter une nouvelle taille à la taille de perçage ou à la liste de propriétés de configuration de données de filetage. |
Smart Fasteners
| |
Smart Fastener |
Afficher la visserie Smart Fastener assignée à la norme de l'Assistance pour le perçage sélectionnée. |
| |
Réassigner |
Permet la réassignation de la visserie Smart Fastener pour les perçages standard de l'Assistance pour le perçage. |
