Spannungskomponenten

VON Von-Mises-Spannung
VONDC: von Mises [direktionale Komponenten] Nur verfügbar für lineare dynamische, harmonische Studien.

Der Solver führt die von Mises-Spannungsberechnungen genauer durch, indem die korrekten Zeichen (positiv bzw. negativ) der sechs Spannungskomponenten berücksichtigt werden.

In den meisten Fällen gilt bei VONDC Folgendes: Die von Mises-Spannungswerte [direktionale Komponenten] liegen voraussichtlich höher als die von Mises-Spannungsergebnisse.
P1 Normalspannung in der ersten Hauptrichtung
P2 Normalspannung in der zweiten Hauptrichtung
P3 Normalspannung in der dritten Hauptrichtung
INT Spannungsintensität = P1 - P3 (a)

Mit P1: absolute maximale Normalspannung und P3: Minimale absolute Normalspannung.
TRI Triaxiale Spannung = P1 + P2 + P3 (Summe der Hauptspannungskomponenten. Diese werden auch als erste Spannungsinvariante bezeichnet, da sich der Wert nicht ändert, ganz gleich, welche Koordinatentransformation Sie auf den Spannungstensor anwenden.)

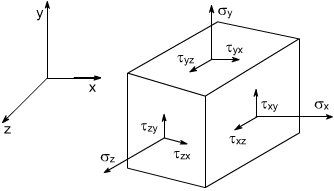

SX Normalspannung in die X-Richtung der ausgewählten Referenzgeometrie
SY Normalspannung in die Y-Richtung der ausgewählten Referenzgeometrie
SZ Normalspannung in die Z-Richtung der ausgewählten Referenzgeometrie
TXY Schubspannung in die Y-Richtung in der Ebene normal zur X-Richtung der ausgewählten Referenzgeometrie
Für Schubspannungskomponenten zeigt der erste Index die Richtung der Oberflächennormalen und der zweite Index die Richtung der Schubspannungskomponente an.
TXZ Schubspannung in Z-Richtung in der Ebene normal zur X-Richtung der ausgewählten Referenzgeometrie
TYZ Schubspannung in Z-Richtung in der Ebene normal zur Y-Richtung der ausgewählten Referenzgeometrie
ERR Energienormfehler
KD Kontaktdruck (b)
ILTXZ Interlaminarer Schub auf XZ-Ebene
ILTYZ Interlaminarer Schub auf YZ-Ebene

(a) In einigen Konstruktionscodes und Referenzen wird die äquivalente Spannung (Tresca) durch den doppelten Wert der maximalen Schubspannung definiert. Dies entspricht (P1 – P3) oder andernfalls der Spannungsintensität.

(B) Kontaktdrücke werden durch Koordinatentransformation von den globalen Knotenspannungen abgeleitet. An jedem Knoten gibt der Solver die Kontaktkraft an. Wenn {Nx, Ny, Nz} der Einheitsvektor N entlang der Richtung der Kontaktkraft im globalen Koordinatensystem ist, wird der Knotenspannungstensor entlang des Einheitsvektors N projiziert, um die drei Komponenten des Kontaktdrucks {Px, Py, Pz} im globalen Koordinatensystem abzuleiten.

Die Größe des Kontaktdrucks CP an jedem Knoten ist die Quadratwurzel aus der Summe der Quadrate jeder Komponente. Die Richtung des Kontaktdrucks ist immer senkrecht zum Kontaktbereich.
