Durch Hinzufügen von Entformungssteuerungen stellen Sie sicher, dass die optimierte Konstruktion herstellbar ist und aus einer Form extrahiert werden kann.
So greifen Sie auf den PropertyManager Entformungssteuerung zu:
- Klicken Sie in der Struktur einer Topologie-Studie mit der rechten Maustaste auf Fertigungsrestriktionen und klicken Sie dann auf Entformungsrichtung festlegen.
Durch Anwendung geometrischer Steuerungen kann vermieden werden, dass Hinterschnitte und Hohlräume entstehen, sodass die optimierte Form aus der Gussform extrahiert werden kann.
Entformungsrichtung
| |
Mittig (Beide Richtungen) |
Wählen Sie eine der folgenden Optionen aus:
|
Zentrale Mittelebene automatisch bestimmen
|
Das Optimierungsmodul bestimmt die optimale Position der Mittelebene. Die optimierte Komponente kann in beiden Richtungen von der Mittelebene aus einer Form gezogen werden.
|
|
Ebene für Richtung auswählen
|
|
|
| |
Nur Zugrichtung |
Die „Zugrichtung“ ist die Richtung, in der die beiden Hälften einer Gussform getrennt werden, oder die Richtung, in die sich das Stanzwerkzeug bewegt. |
| |
Stanzen (Nur Zugrichtung) |

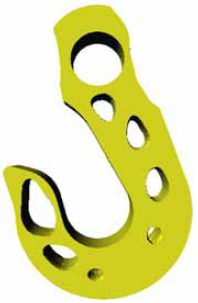

Wenn mit dem Optimierungs-Algorithmus ein Element aus der Struktur entfernt wird, werden auch alle Elemente hinter oder vor dem Element entfernt (im Hinblick auf den Kantenvektor, der die Zugrichtung angibt). Im Beispiel wird ein optimiertes Kranhakenmodell mit einer Stanzsteuerung gezeigt. |
 |
Kante zum Bestimmen der Richtung auswählen |
Wählen Sie den Kantenvektor aus, der die Zugrichtung angibt. |
| |
Richtung umkehren |
Kehrt die Zugrichtung um. |
In der Regel ist es besser, die Optimierung zunächst ohne Herstellungsbeschränkungen durchzuführen. Nehmen Sie anschließend eine zweite Optimierung mit Herstellungsbeschränkungen vor.
