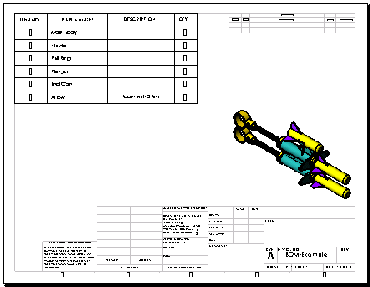

Definieren Sie die Formatierung für eine allgemeine Tabelle, eine Stückliste, eine Bohrungstabelle, eine Versionstabelle oder eine Schweißkonstruktions-Zuschnittliste.
Definieren der Formatierung für eine Tabelle:
- Klicken Sie auf die linke obere Ecke einer Tabelle.
- Definieren Sie die Formatierung wie nachfolgend beschrieben, und klicken Sie anschließend auf
.
Die nachstehend aufgeführten Elemente gelten nicht für alle Tabellen.
Tabellenposition
Die stationäre Ecke steuert die Richtung, in die die Tabelle aufgeklappt wird, wenn neue Spalten oder Zeilen hinzugefügt werden.
Setzen Sie die „Stationäre Ecke“ auf:
|
Oben links
|
Neue Spalten werden rechts und neue Zeilen unter dem Verankerungspunkt hinzugefügt.
|
|
Oben rechts
|
Neue Spalten werden links und neue Zeilen unter dem Verankerungspunkt hinzugefügt.
|
|
Unten links
|
Neue Spalten werden rechts und neue Zeilen über dem Verankerungspunkt hinzugefügt.
|
|
Unten rechts
|
Neue Spalten werden links und neue Zeilen über dem Verankerungspunkt hinzugefügt.
|
|
An Verankerungspunkt anfügen
|
Fixiert die festgelegte Ecke am Verankerungspunkt der Tabelle.
|
Wenn Sie eine Tabelle nicht an einen Verankerungspunkt anfügen, können Sie sie nicht zu den Endpunkten oder Linien im Blattformat ziehen.
Die Option „Stationäre Ecke“ ist bei der Tabellenerstellung zunächst nicht verfügbar. Wenn die Tabelle bei der Erstellung verankert ist, wird die stationäre Ecke auf dem Zeichenblatt im Quadranten, der der Tabellenverankerung am nächsten ist, automatisch ausgewählt.
Kopfzeile
|
Titel
|
Bearbeiten Sie den Kopfzeilentitel der Tabelle, wenn „Titel anzeigen“ ausgewählt ist.
|
|
Titel anzeigen
|
Zeigt den Text in „Titel“ in einer Kopfzeile über die gesamte Breite der Tabelle an.
|
|
Position
|
Setzen Sie die Titelposition auf „Tabellenüberschrift oben“  oder „Tabellenüberschrift unten“  . |
Rand
|
Rahmenlinien außen
|
Legt eine Linienstärke für die äußeren Rahmenlinien der Tabelle fest. |
|
Rahmenlinien innen
|
Legt eine Linienstärke für die inneren Gitterlinien der Tabelle fest. |
Layer
Wählen Sie in Zeichnungen mit benannten Layers einen Layer aus. Die Tabelle nimmt die Farbe des Layers an.
Textformat
| Alles Großbuchstaben |
Durch Auswahl dieser Option legen Sie fest, dass alle Zeichen in der Tabelle in Großbuchstaben angezeigt werden. |
