Detailkreisarten

Die Tabelle unten zeigt die Auswirkungen verschiedener Optionen auf die Original-Elternansicht. Alle Bilder sind im ISO-Standard.

Ursprüngliche Zeichenansicht:


Stil Kreis Profil

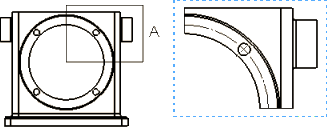

Per Norm detail_per_std_circle.gif detail_per_std_profile.gif

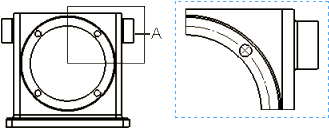

Durchbrochener Kreis detail_broken_circle.gif Nicht verfügbar

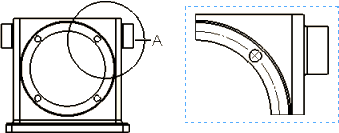

Mit Hinweislinie detail_w_leader_circle.gif detail_w_leader_profile.gif

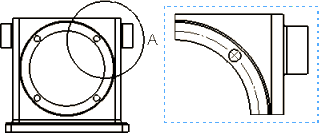

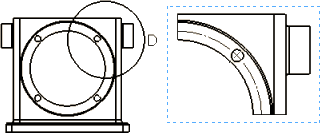

Keine Hinweislinie detail_no_leader_circle.gif detail_no_leader_profile.gif

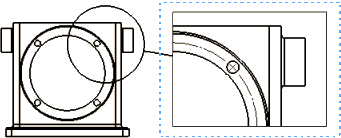

Verbunden detail_connected_circle.gif detail_connected_profile.gif
