Steuern von Abziehbildern und Bühnen mithilfe von Anzeigestatus

Sie können Anzeigestatus definieren, um verschiedene Instanzen von Abziehbildern und Bühnen zu verwenden.

Sie können auch Lichtquellen für alle Arten von Licht, einschließlich Sonnenlicht, konfigurieren. Dieses Feature erfordert PhotoView 360.

So steuern Sie Abziehbilder und Bühnen mithilfe von Anzeigestatus:

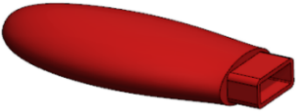

  1. Erstellen Sie ein 3D-Modell eines Pen Drive mit dem Namen usb_drive1.
  2. Benennen Sie das Gehäuse des Pen Drive mit usb_case1.
  3. Klicken Sie im FeatureManager mit der rechten Maustaste auf usb_case1 und klicken Sie auf Teil öffnen.

  4. Fügen Sie einen Anzeigestatus namens Barcode hinzu und passen Sie ihn an:
    1. Klicken Sie oben im FeatureManager auf .
      Der Anzeige-Fensterbereich wird eingeblendet.

    2. Klicken Sie mit der rechten Maustaste im Anzeige-Fensterbereich und wählen Sie Anzeigestatus hinzufügen aus.
    3. Geben Sie Barcode als Namen des Felds ein, das ganz oben angezeigt wird.
    4. Wählen Sie die Registerkarte DisplayManager aus.
    5. Klicken Sie auf Abziehbilder anzeigen und auf Abziehbild-Bibliothek öffnen.
    6. Ziehen Sie im Task-Fensterbereich das Abziehbild Barcode auf Case_body.
      Wenn Sie das Abziehbild ziehen und es auf Ihrer Komponente ablegen, wird ein Manipulator über dem Abziehbild angezeigt. Sie können die Richtung und die Ausrichtung des Abziehbilds mit dem Manipulator ändern.
    7. Wählen Sie im PropertyManager Abziehbilder unter Anzeigestatus die Option Dieser Anzeigestatus aus und klicken Sie auf .
    8. Klicken Sie mit der rechten Maustaste in den Grafikbereich und klicken Sie auf Bühne bearbeiten.
    9. Klicken Sie im Task-Fensterbereich auf Präsentationsbühnen und ziehen Sie die Bühne Küchenhintergrund in den Grafikbereich.
    10. Klicken Sie auf .

  5. Fügen Sie einen weiteren Anzeigestatus namens Designed_with_SOLIDWORKS hinzu und passen Sie ihn an.
    1. Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im Anzeige-Fensterbereich und wählen Sie Anzeigestatus hinzufügen aus.
    2. Geben Sie Designed_with_SOLIDWORKS als Namen des Felds ein, das oben angezeigt wird.
    3. Klicken Sie im DisplayManager mit der rechten Maustaste auf barcode1 und klicken Sie auf Löschen.
    4. Klicken Sie im PropertyManager Abziehbilder auf Abziehbild-Bibliothek öffnen.
    5. Ziehen Sie im Task-Fensterbereich das Abziehbild Designed with SOLIDWORKS auf Case_body.
    6. Wählen Sie im PropertyManager Abziehbilder unter Anzeigestatus die Option Dieser Anzeigestatus und klicken Sie auf .

    7. Klicken Sie mit der rechten Maustaste in den Grafikbereich und klicken Sie auf Bühne bearbeiten.
    8. Klicken Sie im Task-Fensterbereich auf Präsentationsbühnen und ziehen Sie die Bühne Fabrikhintergrund in den Grafikbereich.
    9. Klicken Sie auf .
  6. Doppelklicken Sie auf der Registerkarte ConfigurationManager unter Anzeigestatus auf Barcode und Designed_with_SOLIDWORKS, um zwischen den Anzeigemodi zu wechseln.
  7. Klicken Sie im CommandManager Render-Werkzeuge auf Ziel für Anzeigestatus .
    Das Dialogfeld Ziel für Anzeigestatus wird angezeigt.
    Wenn Sie zwischen Anzeigestatus wechseln, ist der aktive Anzeigestatus im Dialogfeld Ziel für Anzeigestatus ausgewählt. Dies ist nützlich zum Löschen oder Anpassen der Abziehbilder und Bühnen im aktiven Anzeigestatus.
