Erstellen eines ausgeschnittenen Gewindes

  1. Öffnen Sie eine Teildatei.

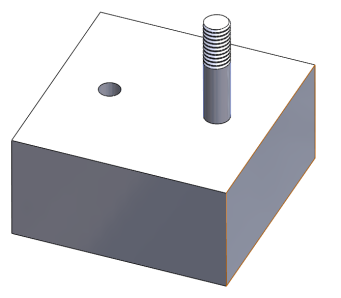

    Der Durchmesser des Zylinders ist 6 mm. Obwohl Sie auch ein 6-mm-Gewindeprofil erstellen, könnten Sie jedes Profil auf dem Zylinder erstellen. Das Gewindeprofil ist nicht durch den Durchmesser der Bohrung oder Welle vorgegeben.

  2. Klicken Sie auf Einfügen > Features > Gewinde.
  3. Wählen Sie im Grafikbereich die Oberkante des Zylinders aus.
  4. Führen Sie im PropertyManager unter Spezifikation folgende Schritte aus:
    1. Wählen Sie unter Typ die Option Metrische Form aus.
    2. Legen Sie die Größe mit M6x1.0 fest.

    Die Farbe der Vorschau variiert je nach Einstellungen Farbschema in Systemoptionen unter Temporäre graphische Darstellung, Material entfernen und Material hinzufügen.
  5. Unter Gewindeposition:
    1. Klicken Sie auf Offset.
    2. Klicken Sie auf Richtung umkehren.
    3. Legen Sie den Offset-Abstand mit 1.00 mm fest.
  6. Unter Endbedingung klicken Sie auf Gewindelänge beibehalten.

    Das Gewindeprofil wird von 10 auf 11 Millimeter Länge aktualisiert.

  7. Klicken Sie auf .
