Beispiel: Ausführen des Geometrievergleichs

So vergleichen Sie die Geometrie zwischen zwei Versionen des gleichen Modells:

  1. Öffnen Sie zwei Teildateien, wie z. B. apple.sldprt und peach.sldprt.

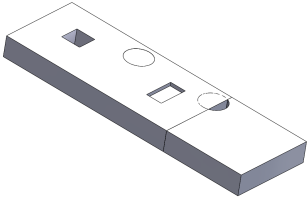

    apple.sldprt
    peach.sldprt
  2. Klicken Sie auf Extras > Vergleichen > Geometrie .
  3. Führen Sie im Task-Fensterbereich Vergleich folgende Schritte durch:
    1. Wählen Sie als Referenzdokument apple.sldprt aus.
    2. Wählen Sie als Modifiziertes Dokument peach.sldprt aus.
  4. Wählen Sie unter Zu vergleichende Elemente den Eintrag Geometrie aus und klicken Sie auf Vergleich ausführen.
    Die beiden Teildateien werden nebeneinander im Grafikbereich angezeigt.
  5. Klicken Sie unter Volumenvergleich auf Einblenden/Ausblenden neben Gemeinsames Volumen, Entferntes Material und Hinzugefügtes Material.

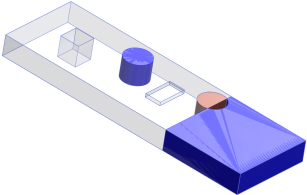

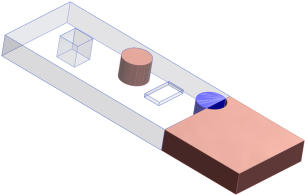

    Verschiedene Farben heben das zwischen den beiden Teilen hinzugefügte und entfernte Material hervor.

    apple.sldprt
    peach.sldprt
  6. Wählen Sie Körper beim Schließen beibehalten und klicken Sie auf Zu apple.sldprt hinzufügen, um die Unterschiede zum Referenzdokument beizubehalten.
  7. Klicken Sie auf Schließen, um den Task-Fensterbereich zu verlassen.
    Die Vergleichsdaten werden unter apple.sldprt gespeichert.

  8. Erweitern Sie im Grafikbereich das Fenster für apple.sldprt. Erweitern Sie dann im FeatureManager den Ordner Volumen vergleichen und die entsprechenden Unterordner.
    Sie können auf das jeweilige Materialelement klicken, um Körper hervorzuheben, die dem Teil hinzugefügt oder aus dem Teil entfernt wurden.
