Verwenden von DimXpert zum Anwenden einer Form- und Lagetoleranz

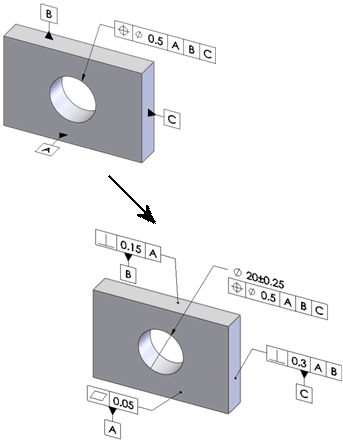

Anwenden von Form- und Lagetoleranzen mit DimXpert:

  1. Klicken Sie auf Form- und Lagetoleranz (DimXpert-Symbolleiste) oder auf Extras > DimXpert > Form- und Lagetoleranz.
  2. Wählen Sie die Form- und Lagetoleranz aus.
  3. Wenden Sie die Toleranzinformationen und Bezüge nach Bedarf an.
  4. Wählen Sie ein Feature aus, und platzieren Sie die Beschriftung.
    Sie können auch ein Feature vorher auswählen.
  5. Klicken Sie auf OK.
    Sie können auch Optionen für Form- und Lagetoleranz-Anfügungen festlegen.
