Nach Abschluss des iterativen Optimierungsprozesses können Sie die optimierte Geometrie der Komponente in einer Konturdarstellung für die Materialmasse anzeigen.
Während einer Topologie-Optimierung beginnt das Programm mit dem vorliegenden physischen Raum einer Komponente, der alle Elemente umfasst, und bestimmt anhand eines iterativen Prozesses eine neue Materialverteilung. Dies erfolgt durch Entfernen der „weichen“ Elemente, die nicht zur Steifigkeit der Komponente für das vorliegende Lastszenario, für die Randbedingungen und die Fertigungsrestriktionen beitragen.
Der Optimierungs-Algorithmus verbindet das Youngsche Modul für jedes Element mit einem relativen Massendichte-Faktor, der von 0,0001 (für ein leeres Element ohne Belastbarkeit) bis 1,0 (für ein Volumenkörperelement mit Belastbarkeit) reicht.
Elemente mit niedriger relativer Massendichte (weniger als 0,3) gelten als „weiche“ Elemente. Diese Elemente tragen nicht zur allgemeinen Steifigkeit der Komponente bei und können sicher entfernt werden. Elemente mit hoher relativer Massendichte (weniger als 0,7) gelten als „stabile“ Elemente. Diese Elemente tragen am meisten zur allgemeinen Steifigkeit der Komponente bei (als Maß der Belastbarkeit) und sollten in der endgültigen Konstruktion vollständig vorhanden sein. Die „stabilen“ Elemente verteilen die angewendete Last effizienter als die „weichen“ Elemente. Mit einem ISO-Wert-Schieberegler wird angepasst, welche Elemente je nach den entsprechenden Regeln für die Massendichte in die Materialmasse-Darstellung aufgenommen werden sollen. Wenn der ISO-Wert-Schieberegler in der Standardposition ist, werden die Elemente mit relativen Massendichtewerten von weniger als 0,3 entfernt. Wenn Sie den Regler auf Schwer schieben, werden alle Elemente aufgenommen. Wenn Sie den Regler auf Leicht schieben, werden nur die stabilen Elemente dargestellt, die nicht entfernt werden können.

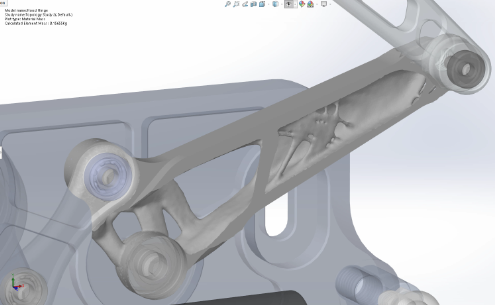

Unten sehen Sie eine Materialmasse-Darstellung für die optimierte Motorhauben-Komponente. Die „weichen“ Elemente werden aus der optimierten Geometrie entfernt (Bild mit freundlicher Genehmigung von Ring Brothers LLC).

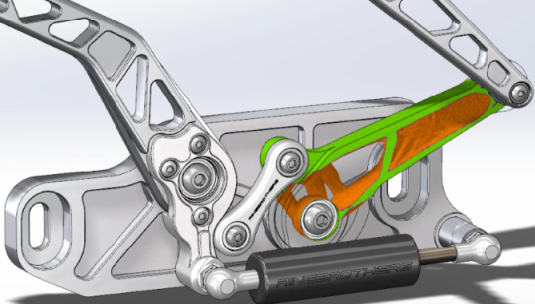

Im PropertyManager Materialmasse erstellen Sie mit der Option Geglättetes Netz berechnen aus der aktiven Materialmasse-Darstellung ein geglättetes Netz. Unten sehen Sie eine geglättete Netzdarstellung der optimierten Motorhauben-Komponente (Bild mit freundlicher Genehmigung von Ring Brothers LLC).
Um die Vernetzung der optimierten Geometrie als neue Geometrie zu speichern, klicken Sie mit der rechten Maustaste auf die Darstellung der Materialmasse und klicken Sie dann auf Geglättetes Netz exportieren. Sie können die Netzdaten in einer neuen Konfiguration oder in einer neuen Teiledatei speichern.
