Specificare le proprietà delle tabelle di foratura, ad esempio modelli, riferimenti e fori da includere.
Per aprire il PropertyManager Tabella di foratura (inserisci) :
- Fare clic su Tabella di foratura
(barra degli strumenti Tabella) o su .
Modello di tabella
Fare clic su Naviga al modello
per scegliere un modello standard o personalizzato. Questa opzione è disponibile solo durante l'inserimento di una tabella. I modelli di tabella di foratura forniti con il software aggiungono le colonne al formato di default. Sono ubicate in: install_dir
\lang\english. I modelli standard (standard hole table--letters.sldholtbt e standard hole table--numbers.sldholtbt) creano ETICHETTA, XLOC, YLOC e le colonne DIMENSIONE. Un formato utilizza le etichette con lettera e l'altro quelle con numero. Tutte le dimensioni ed etichette sono elencate separatamente con nessun abbinamento.
I modelli combinati delle tabelle fori creano le colonne
ETICHETTA,
XLOC,
YLOC e
DIMENSIONE. Variano abbinando le dimensioni o le etichette con lettera o numero. I modelli disponibili sono:
- hole table--sizes combined--letters.sldholtbt
- hole table--sizes combined--numbers.sldholtbt
- hole table--tags combined--letters.sldholtbt
- hole table--tags combined--numbers.sldholtbt
Posizione di tabella
|
Allega al punto di ancoraggio.
|
Collega l'angolo specificato all'ancoraggio della tabella.
|
Controllo alfanumerico
Specificare le etichette identificando i fori da rendere alfanumerici (A, B, C...) o numerici (1, 2, 3...). Con le etichette alfanumeriche, il prefisso lettera indica la dimensione di un foro specifica e il numero indica un'istanza. Usare Inizio per specificare una lettera o un numero iniziale.
Le note corrispondenti nella vista cambiano con la tabella.
|
|
A, B, C...
|
|
|
1, 2, 3
|
Riferimento
Durante l'inserimento, l'Origine è pronta per selezionare un vertice. Per definire l'origine con un asse X e uno Y, fare clic su Riferimento direzionale Asse X e selezionare un bordo del modello orizzontale nell'area grafica, quindi fare clic su Riferimento direzionale Asse Y e scegliere un bordo del modello verticale.
Dopo aver creato la tabella, si potrà trascinare l'origine del riferimento in un'altra posizione oppure modificare la definizione del riferimento. I valori della posizione nella tabella si aggiorneranno.
Fori
Selezionare i bordi del foro individuale o la faccia di un modello per includere tutti i fori nella faccia.
Bordo
| |
Usa impostazioni del documento |
Usa le opzioni di margine impostate in . |
 |
Margini esterni |
Selezionare uno spessore di linea per il bordo esterno della tabella. |
|
Margini interni
|
Selezionare uno spessore di linea per la griglia interna della tabella. |
Livello
 |
Livello |
nei disegni con livelli con nome, selezionare un livello. |
Formato del testo
| Tutto maiuscolo |
Selezionare per specificare che tutti i caratteri della tabella sono maiuscoli. |

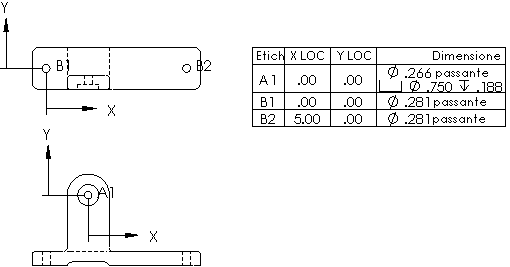

Vista successiva
Questa opzione è disponibile solo durante l'aggiunta di una tabella. Consente di impostare il
Riferimento ed i
Fori in un'altra vista di disegno. Una tabella di foratura può contenere diverse viste di disegno. La tabella di foratura viene aggiunta con un riferimento per ogni vista. Le etichette sono le stesse attraverso tutte le viste.
