Abbinamento quote di posizione

Per abbinare le quote di posizione:

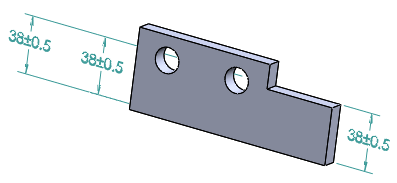

  1. Aprire un modello avente quote da abbinare. È possibile ad esempio abbinare tre quote in una.
    Quando si abbinano quote di posizione, tutte devono avere la stessa funzione di origine.

  2. Premere il tasto Ctrl e selezionare le tre quote da sinistra a destra.
  3. Fare clic con il pulsante destro del mouse e selezionare Abbina quota.
    Le quote si abbinano in una nell'ultima quota selezionata, e il numero di variante viene aggiunto automaticamente.

    Per ripristinare le quote individuali, fare clic con il pulsante destro del mouse sulla quota abbinata e selezionare Interruzione quota abbinata. Per abbinare o interrompere le tolleranze geometriche, le opzioni sono Abbina Gtol e Interrompi Gtol abbinata.
