テンプレート、データム、追加する穴など、穴テーブルのプロパティを指定します。
穴テーブル（挿入） PropertyManager を開くには:
-
穴テーブル
（テーブル ツールバー）または をクリックします。
テーブル テンプレート
テンプレートを検索テンプレートを検索
をクリックし、標準またはユーザー定義のテンプレートを選択します。このオプションはテーブルを挿入する場合のみ使用できます。ソフトウェア付属の穴テーブル テンプレートでは、デフォルトのフォーマットに列を追加します。次の場所にあります:インストール_ディレクトリ

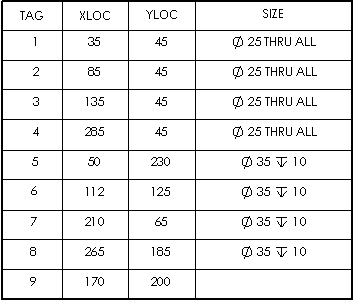

\lang\japanese標準テンプレート (standard hole table--letters.sldholtbt および standard hole table--numbers.sldholtbt) では、TAG、XLOC、YLOC、および SIZE の各列が作成されます。1 つのテンプレートではアルファベット タグを使用し、それ以外のテンプレートでは数値タグを使用します。すべてのサイズとタグは、組み合わされることなく、個別に表示されます。
穴テーブルのテンプレートを組み合わせて、
TAG、
XLOC、
YLOC、
SIZE の各列を作成します。 サイズやタグと、アルファベット タグや数値タグとの組み合わせによって異なります。 次のテンプレートがあります：
- hole table--sizes combined--letters.sldholtbt
- hole table--sizes combined--numbers.sldholtbt
- hole table--tags combined--letters.sldholtbt
- hole table--tags combined--numbers.sldholtbt
テーブル位置（Table Position）
|
アンカーポイントに添付
|
指定のコーナーをテーブル アンカーに添付します。
|
アルファベット/数字のコントロール(Alpha/Numerical Control)
穴を識別するためのタグをアルファベット (A, B, C...) あるいは数字 (1, 2, 3...) に指定します。アルファベットのタグでは、文字のプレフィックス（接頭語）が特定の穴サイズを表し、数字がインスタンスを表します。開始（Start at）を使用して、最初の文字/番号を指定します。
テーブルに従って、表示される注記が変更されます。
|
|
A, B, C...
|
|
|
1, 2, 3
|
データム
テーブルを挿入する際、原点（Origin）が指定可能になるため、頂点を選択します。原点をX軸とY軸で定義するには、X軸方向の参照X Axis Direction Reference）をクリックし、グラフィックス領域で平行なモデル エッジを選択します。続いてY軸方向の参照（Y Axis Direction Reference）を選択し、グラフィックス領域で垂直なモデル エッジを選択します。
テーブルが作成されたあと、データム基準をもう一つの位置へドラッグできます。または、データム定義を編集できます。テーブルで、位置を表す値が更新されます。
穴
それぞれの穴エッジを選択するか、モデル面を選択し、面上の全ての穴を選択します。
枠
| |
ドキュメント設定を使用（Use document settings） |
で設定された境界オプションを使用します。 |
 |
外枠（Box Border） |
テーブルの外枠の線の太さを設定します。 |
|
境界線（Grid Border）
|
テーブル枠内の境界線の太さを設定します。 |
レイヤー
 |
レイヤー |
名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。 |
テキスト フォーマット
| すべて大文字 |
選択して、テーブルのすべての文字が大文字になるように指定します。 |

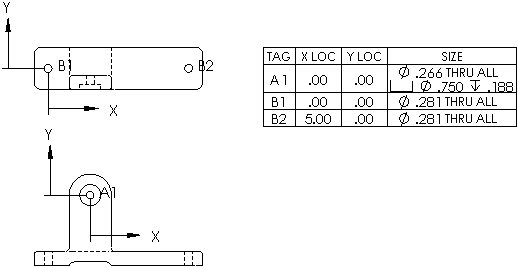

次のビュー
このオプションはテーブルを挿入する場合のみ使用できます。
データムと
穴を他の図面ビューに設定することができます。一つの穴テーブルは幾つかの図面ビューを含むことができます。穴テーブルが、ビューごとに 1 つのデータムとともに追加されます。ラベルは、ビュー全体で同じものが使用されます。
