ファスナー アセンブリ用の DimXpert アノテート アイテムの自動生成

DimXpert を使用して、固定または非固定ファスナー アセンブリの 2 つの構成部品のいずれかに、自動的に注釈を付けることができます。

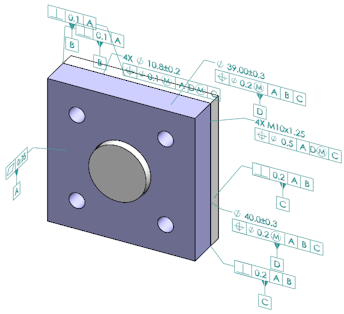

ソース構成部品を出発点とし、そのアノテート アイテムを使用して、ターゲット構成部品上にアノテート アイテムを作成します。ターゲット構成部品では、必要な公差を計算するために、（ASME Y14.5 に概要が記載されている）固定および非固定のファスナー式を使用します。

DimXpert を使用して、固定または非固定ファスナー アセンブリの 2 つの構成部品のいずれかに自動的に注釈を付けるには:

1. ツール（Tools） > DimXpert > 自動ペア公差（Auto Pair Tolerance）.

   をクリックします。
2. ソース（Source）で、ソース構成部品を選択します（赤い矢印）。
3. ターゲット（Target）で、ターゲット構成部品を選択します（黒い矢印）。


4. をクリックします。
