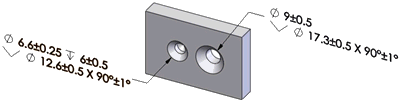

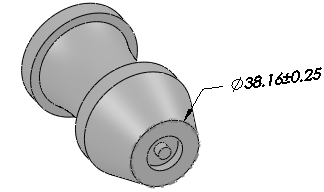

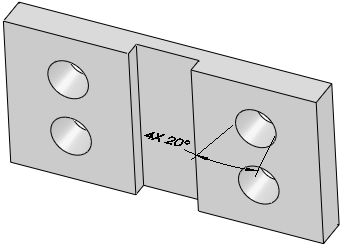

DimXpert サイズ寸法でサポートされるフィーチャー Feature 寸法タイプの例 ボス（Boss） 直径 面取り（Chamfer） 角度-距離 距離-距離 DimXpert は SOLIDWORKS で面取りを定義した方法にしたがって寸法を付けます。 面取りはそれらのトポロジーが距離-距離で寸法付けされたことを認識しました。 円錐（Cone） 外部および内部円錐のセットは同じ中心角を持ち、共通の平面上になくてはなりません。 円筒（Cylinder） 半径 Feature 寸法タイプの例 フィレット（Fillet） 半径 交差円 円錐と平面の交差する位置にできる円。 円錐は平面に垂直でなくてはならず、楕円から作成されたものは使用できません。 円錐と平面の間には、フィレットまたは面取りを入れることができます。 座ぐり穴 穴直径と深さ(ブラインドのとき) 座ぐり穴の直径と深さ 皿穴 穴直径と深さ(ブラインドのとき) 皿穴の直径と角度 Feature 寸法タイプの例 単一穴（Simple Hole） 直径と深さ(ブラインドのとき)、または、ねじの指示と深さ(ブラインドのとき) 切欠（Notch） 長さ、幅、深さ(ブラインドのとき) DimXpert オプション（DimXpert options）ダイアログボックスで寸法タイプを指定します。 幅 (Width) 幅 Feature 寸法タイプの例 球（Sphere） 親トピックDimXpert サイズ寸法（DimXpert Size Dimension） 関連タスク DimXpert サイズ寸法の使用
