サーフェス曲率コームの表示

サーフェス曲率コーム（Surface Curvature Combs）ツールでは、モデルのサーフェス上のさまざまな場所に曲率コームが表示されます。

サーフェス曲率コームを表示するには:

  1. 表示（View） > 表示（Display） > サーフェス曲率コーム（Surface Curvature Combs）をクリックするか、サーフェス曲率コーム（Surface Curvatures Combs） （表示ツールバー）をクリックします。
  2. 特定の面に対してサーフェス曲率コームを表示するには:
    1. 表示（Display）で持続（Persistent）をクリックします。
    2. サーフェス曲率コーム（Surface Curvature Combs） PropertyManager の面（Faces）で分析するモデルの 1 つまたは複数のカーブ面を選択します。
    3. 曲率表示（Curvature Display）でメッシュ プレビュー（Mesh preview）および曲率コーム（Curvature combs）をクリックします。
    4. 曲率表示（Curvature Display）で曲率コーム（Curvature combs）をクリックします。

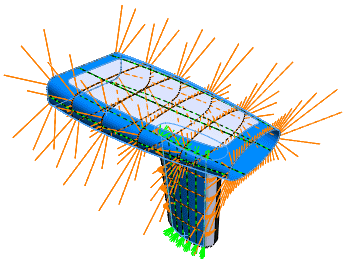

    グラフィックス領域にコームが表示され、隣接面にわたるコームが示されます。

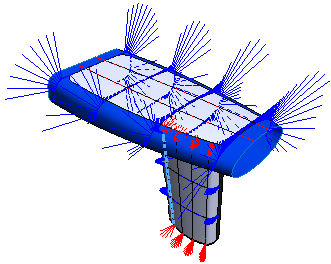

  3. コーム表示を変更するには、メッシュ密度（Mesh density）、スケール（Scale）（コームの長さ）および 密度（Density）（コームの頻度）を増加、または減少させます。
    各方向の色も変更できます。
  4. グラフィックス領域の特定の点の曲率データを表示するには:
    1. 表示（Display）でダイナミック（Dynamic）を選択します。
    2. 曲率表示（Curvature Display）でスケール（Scale）および密度（Density）を設定します。
    3. グラフィックス領域のモデル上にマウスを移動します。

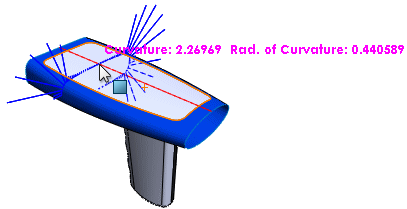

    サーフェス曲率コームおよび曲率データが、グラフィックス領域の選択した位置に表示されます。
