正接方向の制御

特定の曲線スケッチ エンティティの正接方向を反転することができます。 これには、円弧およびスプラインが含まれます。

正接方向を制御するには:

  1. 正接に問題のある円弧を含む部品ファイルを開きます。
  2. FeatureManager デザイン ツリーで、正接の失敗した円弧を含むスケッチを右クリックし、スケッチ編集（Edit Sketch）をクリックします。

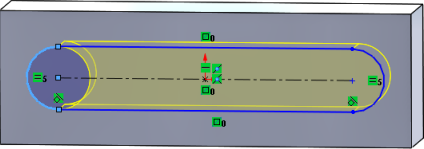

  3. グラフィック領域で円弧を右クリックし、ショートカット メニューで端点の正接を反転（Reverse Endpoint Tangent）をクリックします。

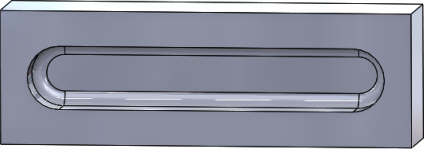

    正接が反転し、円弧が反転します。
  4. 編集（Edit） > 再構築（Rebuild）をクリックします。
