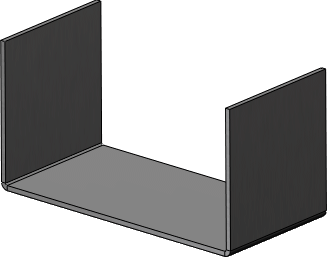

판금 파트를 작성합니다. |
|
모서리가 시작되는 끝점 근처에서 모서리를 선택합니다.
|
|
올바름 |
잘못됨 |
|

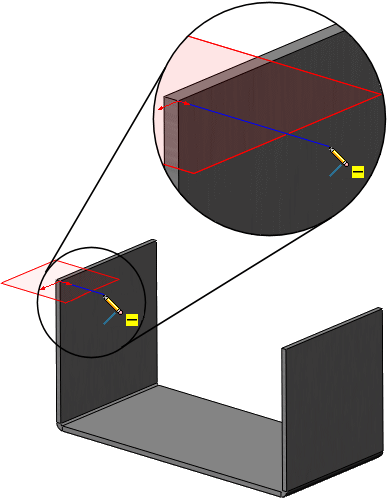

마이터 플랜지의 스케치를 작성합니다. 스케치 평면은 마이터 플랜지를 생성할 첫 번째 모서리 선에 수직을 이루어야 합니다. |
|

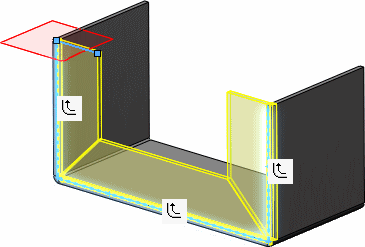

계속 하여 마이터 플랜지의 모서리를 선택합니다. 이 예제에서, 왼쪽 수직 모서리, 수평 모서리, 오른쪽 수직 모서리 순으로 선택하였습니다. 그 외에 파급
을 클릭하여 선택한 모서리에 접한 모든 모서리선을 선택할 수 있습니다.
|
|

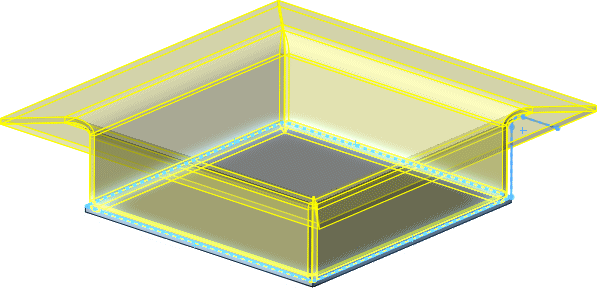

마이터 플랜지가 완료되었습니다. |
|
