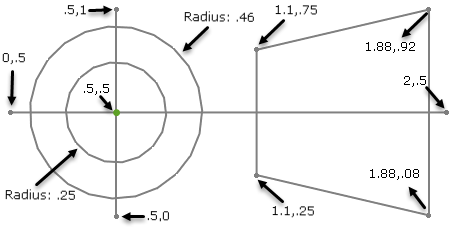

기호 사용자 정의 이 예제에서는 gtol.sym 파일에 2개의 원과 6개의 선으로 이루어진 3각법 투영 기호를 작성합니다. 이 기호를 사용자 정의하는 방법 그림과 같이 1 x 1 가상 사각형 그리드에 3각법 투영 기호의 치수를 지정합니다. gtol.sym 파일에 3각법 투영 기호를 생성하는 코드를 추가하려면 이러한 선을 새 카테고리에 삽입하거나 기존 카테고리에 삽입합니다. *THIRD, Third Angle Projection A,CIRCLE .5,.5,.25 A,CIRCLE .5,.5,.46 A,LINE 0,.5,2,.5 A,LINE .5,0,.5,1 A,LINE 1.1,.25,1.1,.75 A,LINE 1.1,.25,1.88,.08 A,LINE 1.1,.75,1.88,.92 A,LINE 1.88,.08,1.88,.92 서식을 정확히 따르고 공백을 추가하거나 제거하지 마십시오. 파일을 저장하고 SOLIDWORKS를 종료합니다. SOLIDWORKS 소프트웨어를 다시 시작합니다. 도면을 엽니다. 노트(주석 도구 모음) 또는 삽입 > 주석 > 노트를 클릭합니다. PropertyManager에서 텍스트 서식 아래의 기호 추가를 클릭합니다. 팝업 창에서 기타 기호 를 클릭합니다. 기호 대화 상자에서 사용한 카테고리를 찾습니다. 3각법 투영 기호 위로 마우스를 이동합니다. 기호를 선택하고 확인을 클릭합니다. 아이콘 과 설명이 표시됩니다. 예를 들면 다음과 같습니다. <SCR-THIRD>는 기호가 삽입된 치수인 경우 표시되는 태그입니다. 다른 사용자와 도면을 공유할 경우 해당 사용자는 gtol.sym 파일이 있어야 사용자 정의된 기호를 볼 수 있습니다. 상위 주제사용자 정의 기호 작성
