부품 번호 잠금으로 부품 번호 재설정 방지

Prevent Automatic Renumbering(자동 번호 재설정 방지)을 사용하면 남아 있는 부품 번호의 정렬 및 번호 설정에 영향을 주지 않고 부품 번호를 추가 또는 제거할 수 있습니다.

특성을 삭제하거나 추가한 다음 이를 새로 고쳐 SOLIDWORKS Inspection 프로젝트를 수정하면 기본적으로 소프트웨어에서 문서에 있는 부품 번호를 재설정합니다. 정렬 순서를 시계 방향이나 시계 반대 방향으로 지정한 경우 부품 번호가 재설정되면 해당 순서가 유지됩니다.

예를 들어 부품 번호 3에 표시된 특성을 제거하면 다음 순서의 특성이 부품 번호 3으로 재설정되며, 검사 보고서의 버전에 따라 평가할 피처가 달라집니다. 이는 혼란을 일으키고 비용이 드는 실수로 이어질 수 있습니다.

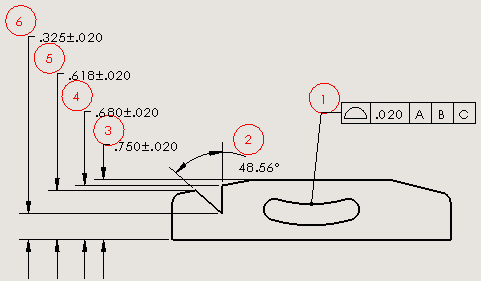

기존 부품 번호 설정

특성 3 제거 후 재설정된 부품 번호

Prevent Automatic Renumbering(자동 번호 재설정 방지)을 사용하여 이 동작을 무시할 수 있습니다. 자동 번호 재설정 방지를 사용하는 경우:

• 부품 번호를 제거한 경우 번호가 순서에서 제거되지만 다른 부품 번호에 영향을 미치지 않습니다.
• 새 특성을 추가하면 부품 번호 순번의 가장 끝에 추가됩니다.

부품 번호 재설정을 방지하는 방법:

1. 새 검사 프로젝트(SOLIDWORKS Inspection CommandManager)를 클릭합니다.
2. 프로젝트 템플릿을 선택합니다.
3. 일반 설정 페이지의 특성 정보에서 Prevent Automatic Renumbering(자동 번호 재설정 방지)을 선택하고 을 클릭합니다.
4. 부품 번호를 제거하려면 다음 중 하나를 수행합니다.
   • 특성 트리에서 부품 번호를 선택합니다. 속성 아래에서 선택됨 확인란을 해제합니다.

     이제 검사에 해당 특성이 선택되지 않습니다. 그러나 부품 번호는 특성과 연결된 상태로 유지됩니다.

     이 방법을 사용하는 경우 필요 시 확인란을 다시 선택하여 부품 번호를 복원할 수 있습니다.
   • 그래픽 영역에서 부품 번호와 연결된 특성을 삭제한 다음 검사 프로젝트 업데이트를 클릭합니다.

   순서에서 부품 번호가 제거되지만 나머지 부품 번호의 기존 번호 설정이 유지됩니다.

   기존 부품 번호 설정이 유지됨
