기존 SOLIDWORKS 파트 및 어셈블리 파일(*.sldprt 및 *.sldasm)을 사용하여 완벽한 검사 보고서를 작성할 수 있습니다.

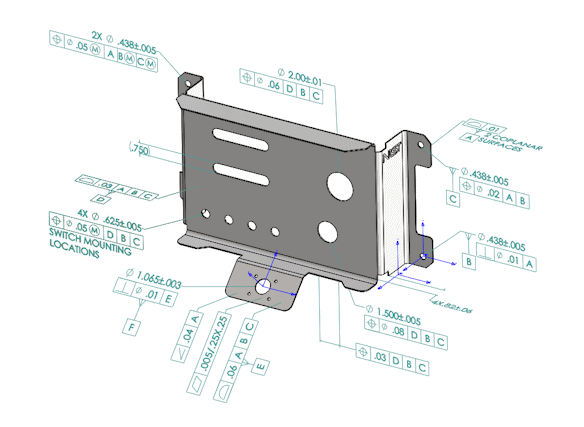

3D 주석 또는 제품 제조 공정 정보(PMI)가 포함된 SOLIDWORKS 파트 또는 어셈블리를 열면 새 검사 프로젝트를 작성하고 검사 체크리스트에 대한 모든 정보를 추출할 수 있습니다.
SOLIDWORKS 파트 또는 어셈블리에서 검사 보고서를 작성하려면 다음을 수행합니다.
- 새 검사 프로젝트(CommandManager)를 클릭합니다.
- 프로젝트 설정 및 추출 설정을 선택합니다.

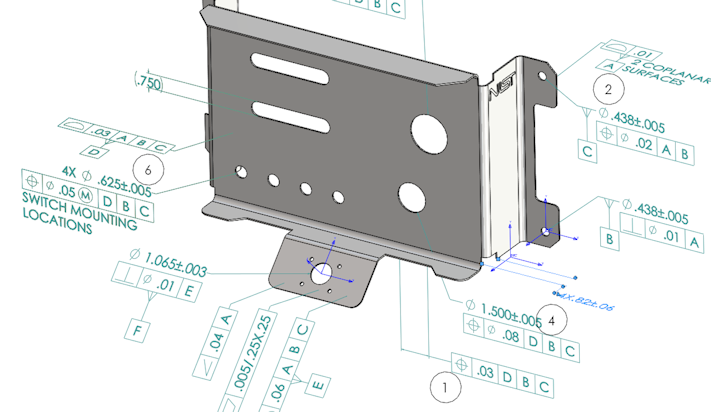

확인란을 사용하여 프로젝트를 설정합니다. 예를 들어, 치수, 노트, GD&T 및 구멍 속성 표시기를 포함하거나 제외한 다음 PMI에 부품 번호를 추가할 수 있습니다. 그 후 품질 검사관이 검사 스프레드시트 및 3D 모델을 참고하여 검사할 특성을 파악할 수 있습니다.
자동 또는 수동 추출 모드를 사용할 수 있습니다.
검사 특성은 특성 트리에 나열됩니다. 특성 속성을 수정하여 작업, 분류 및 검사 방법과 같은 추가 정보를 포함할 수 있습니다. 또한 순서를 재설정할 수도 있습니다.
프로젝트가 완료되면 다음을 생성할 수 있습니다.
- Microsoft® Excel 보고서
- 2D PDF
- 3D PDF(SOLIDWORKS MBD를 사용할 수 있는 경우)
- eDrawings 파일
