탭 및 홈 작성

탭 및 홈을 작성하는 방법

  1. system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\tab_and_slot.sldprt를 엽니다.
  2. 탭과 슬롯 (판금 도구 모음) 또는 삽입 > 판금 > 탭과 슬롯을 클릭합니다.
  3. PropertyManager에서 다음을 수행합니다.
    1. 간격에서 동등 간격을 선택하고 인스턴스 수 를 7로 설정합니다.
    2. 탭에서 길이 를 5mm로, 높이 는 블라인드로, 그리고 탭 높이 값은 5mm로 설정합니다.

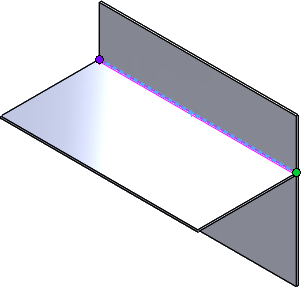

  4. 그래픽 영역에서:
    1. 탭 모서리 로 표시되는 모서리를 선택합니다.

    2. 홈 면 으로 표시되는 뒷면을 선택합니다.
  5. 을 클릭합니다.
