Strona Karta danych

Strona Karta danych zawiera zmienne i wartości karty dla wybranego pliku.

Aby wyświetlić stronę Karta danych, należy wykonać jedną z następujących czynności:

  • Kliknąć łącze do nazwy pliku i wybrać kartę Karta danych.
  • Ustawić kursor nad nazwą pliku, rozwinąć strzałkę i wybrać polecenie Karta danych.

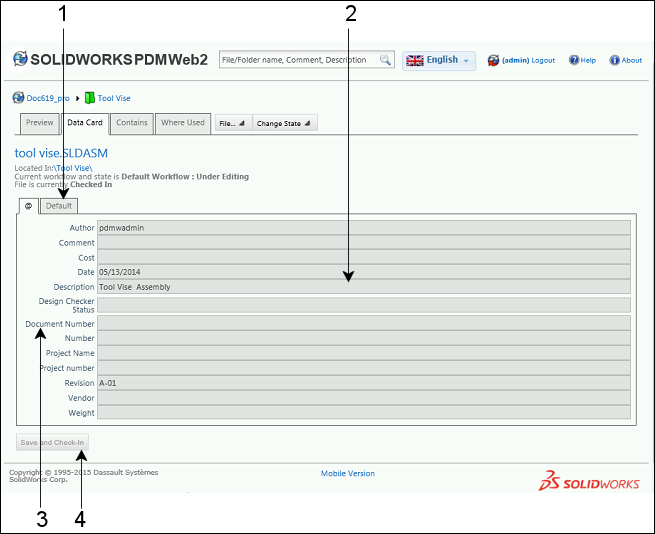

Karta karty danych

1 Karty karty danych Wyświetla osobną kartę dla każdej konfiguracji skojarzonej z plikiem.
2 Pola wartości zmiennych Wyświetla wartości zmiennych w następujący sposób:
  • Formanty powiązane z danymi typu Tak/Nie są wyświetlane jako pola wyboru.
  • Formanty powiązane z danymi tekstowymi są wyświetlane jako 1 lub 0 (zero).
  • Formanty przycisków radiowych są wyświetlane w postaci listy rozwijanej.

Aplikacja Web2 nie obsługuje innych formantów, takich jak karty, ramki, obrazy, pola kombi, pola daty i logika sterowania.
3 Nazwy zmiennych Nazwy zmiennych zdefiniowane na karcie danych dla wybranego pliku są wyświetlane w porządku alfabetycznym.

Istnieje możliwość modyfikowania nazw zmiennych przy użyciu funkcji aliasów. Aby uzyskać szczegółowe informacje, należy zapoznać się z tematem Przewodnik instalacji SOLIDWORKS PDM.
4 Zapisz i zaewidencjonuj Zapisuje modyfikacje zmiennych kart danych i je ewidencjonuje.
