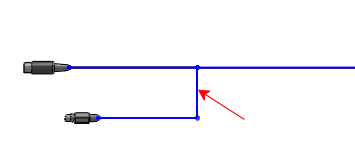

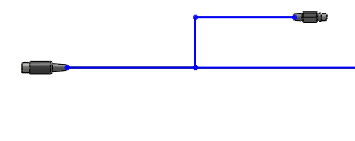

Przeciągnąć. Pozwala na przeciągnie dowolnego punktu lub linii szkicu w rozwiniętej trasie. Należy wybrać Odwróć wybór, aby wybrać uzupełniające segmenty z drugiej strony segmentu szkicu. |
|
Poziome. Powiązuje wybrany segment poziomo i pozwala na przełączanie pomiędzy poziomymi pozycjami segmentu. |
|
Pionowe. Powiązuje wybrany segment pionowo i pozwala na przełączanie pomiędzy pionowymi pozycjami segmentu. |
|
Usuń relacje. Usuwa powiązanie poziome lub pionowe segmentu szkicu, umożliwiając jego umieszczenie pod kątem. Po usunięciu relacji, należy kliknąć Przeciągnij
, aby zmienić pozycję segmentu. |
|
Rozstrzel. Umożliwia obsługiwanie i pozycjonowanie rozstrzelonych segmentów. Wybrać Kąt położenia, aby określić położenie rozstrzelonego segmentu względem bazowego. Wybrać Kąt odstępów, aby określić odstęp pomiędzy rozstrzelonymi segmentami. |
