O programa une as entidades do Conjunto 1 e do Conjunto 2 (origem e destino) definidas no PropertyManager de Conjunto de contato. Entidades unidas se comportam com se estivessem soldadas. Esta opção está disponível para os estudos não lineares, estáticos, de frequência, de flambagem e térmicos. A malha não precisa ser compatível. Se a malha for compatível, o programa mesclará os nós coincidentes ao longo da interface, do contrário aplicará equações de restrições internamente para simular a união.
|
| Faces inicialmente em contato (a malha pode ser compatível ou incompatível)
|
|

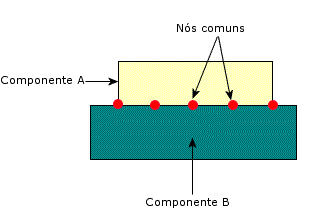

| Ilustração de contato unido com malha compatível
|
Nos casos de contato de união entre peças de chapa metálica e outras superfícies (sólidos ou cascas), o algoritmo de união pode forçar o aumento da rigidez devido ao espaçamento entre a malha da superfície média e a geometria da superfície de contato. Esse enrijecimento do contato de união altera o cálculo dos modos de corpo rígido. O programa calculará todos os modos de rigidez (com valores de frequência próximos de 0) se você eliminar o espaçamento aplicando um offset para afastar a malha da peça de chapa metálica das superfícies médias e aproximá-la da geometria da superfície de contato.
