PropertyManager de Chanfro

Para abrir este PropertyManager:

• Comece com uma peça aberta. Clique em Chanfro (barra de ferramentas Recursos) ou Inserir > Recursos > Chanfro.

Tipo de chanfro

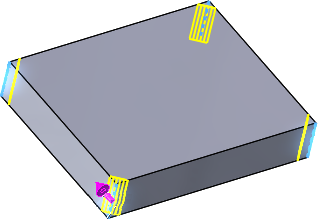

	Ângulo distância	Defina a Distância e o Ângulo no PropertyManager de Chanfro ou na área de gráficos. Uma seta manipuladora aparecerá e apontará na direção da medição da distância. Selecione a seta para inverter a direção, ou clique em Inverter direção.
	Distância distância	Selecione as arestas ou faces de sólidos. Em Parâmetros do chanfro, selecione um Método de chanfro para inserir valores Assimétricos para ambas as distâncias em qualquer lado das arestas de chanfro selecionadas ou Simétrico para especificar um valor único.
	Vértice	Digite os valores das três distâncias de cada lado do vértice selecionado, ou clique em Distância igual e especifique apenas um valor.
	Face de offset	Os chanfros de face offset são resolvidos ao afastar as faces adjacentes até as arestas selecionadas. O software calcula o ponto de interseção das faces offset e, em seguida, calcula o normal a partir daquele ponto até cada face para criar o chanfro. Esse método gera resultados previsíveis ao realizar o chanfro entre faces não planas. Chanfros de face offset podem mudar de direção de aresta a aresta e são compatíveis com a realização de chanfro em recursos inteiros e na geometria da superfície.
	Cálculo do offset do chanfro	Chanfro aplicado
	Face-face	Mistura faces não adjacentes e não contínuas. Os chanfros de face a face podem criar chanfros simétricos, assimétricos, de linha de contenção e de largura da corda.
	Conjunto de faces 1 e Conjunto de faces 2 selecionados	Chanfro face-face aplicado
		Selecione um dos seguintes procedimentos:

Itens a chanfrar

As opções exibidas variam de acordo com o Tipo de chanfro. Selecione os itens que devem ser chanfrados.

	Arestas, faces e loops Arestas, faces, recursos e loops
	Vértice de chanfro
	Arestas de chanfro
	Conjunto de faces 1 e Conjunto de faces 2
	Propagação tangente	Estende o chanfro a todas as faces ou arestas tangentes à entidade selecionada.
	Selecione um modo de visualização	Selecione um dos seguintes procedimentos: Visualização completa Visualização parcial Nenhuma visualização

Parâmetros do chanfro

As opções exibidas variam de acordo com o Tipo de chanfro. Defina os parâmetros apropriados.

	Alterar direção
	Método de chanfro	Selecione um dos seguintes procedimentos: Simétrico Assimétrico Largura da corda Cria um chanfro face-face na distância da corda definida para a Largura. Linha de contenção Define o contorno para um chanfro face-face. Com uma única linha de contenção, o chanfro é simétrico. Você pode selecionar várias linhas de contenção. As linhas de contenção conduzem a mistura entre as faces.
		Várias linhas de contenção podem criar chanfros assimétricos. Selecione uma ou duas linhas de contenção para controlar a forma do chanfro.
	Distância
	Angle
	Distância igual	Aplica um valor único para a distância a partir do vértice. Defina a Distância.
	Distância de deslocamento
	Chanfro com múltiplas distâncias	Disponível para Chanfros de face de offset com o parâmetro Simétrico. Selecione várias entidades e edite as chamadas de Distância para os valores desejados.

Opções de chanfro

	Selecionar através das faces	Ativa a seleção de arestas através de faces que as ocultam.
	Manter recursos	Retém recursos como cortes ou extrusões que de outra forma seriam removidos quando o chanfro fosse aplicado.
Peça original	Manter recursos desmarcada	Manter recursos marcada
	Ponto de ajuda	Resolve uma seleção ambígua quando não estiver claro onde a mistura de face deve ocorrer. Clique em Vértice do ponto de ajuda e, em seguida, em um vértice no lado em que deseja aplicar o chanfro face-face. Um chanfro é criado no local próximo ao ponto de ajuda.
