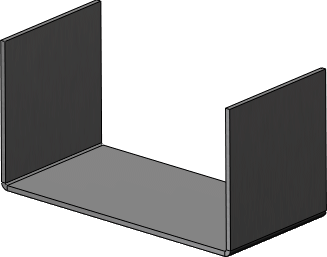

| Criar uma peça de chapa metálica. |
|
Selecione a aresta próxima à extremidade no início da série de arestas.
|
|
| Correta |
Incorreta |
|

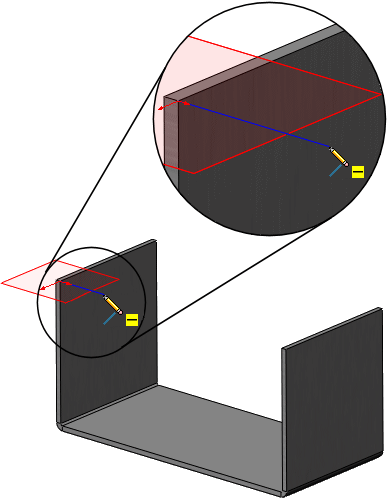

| Crie um esboço para o flange contínuo. O plano do esboço é normal à primeira aresta onde o Flange contínuo será criado. |
|

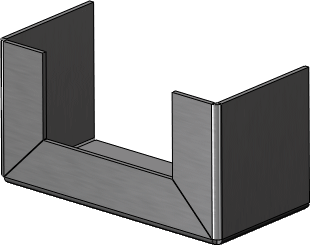

| Selecione as arestas para ao flange contínuo em sequência. Neste exemplo foram selecionadas a aresta vertical esquerda, depois a aresta horizontal, depois a aresta vertical direita. Com alternativa, você pode clicar em Propagar
 para selecionar todas as arestas tangentes à aresta selecionada.
|
|

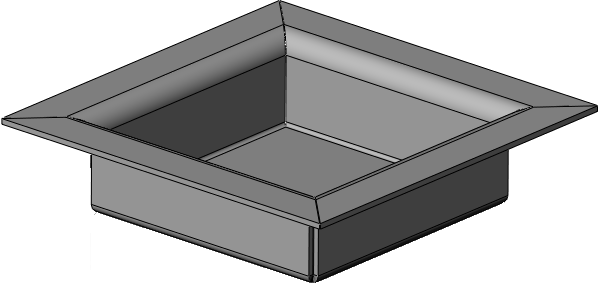

| O flange contínuo é concluído. |
|
