Controle de decalques e cenas pelos estados de exibição

Você pode definir que os estados de exibição usem diferentes instâncias de decalques e cenas.

Você também pode configurar fontes de luz para todos os tipos de luz, incluindo a luz do sol. Esse recurso requer o PhotoView 360.

Para controlar decalques e cenas pelos estados de exibição:

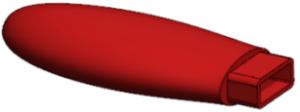

  1. Crie um modelo 3D de um pen drive como o nome usb_drive1.
  2. Nomeie o caso com o pen drive como usb_case1.
  3. Na árvore de projeto do FeatureManager, clique com o botão direito em usb_case1 e clique em Abrir peça.

  4. Adicione um estado de exibição chamado Barcode e personalize-o:
    1. Clique em no topo da árvore de projeto do FeatureManager.
      O Painel de exibição aparece.

    2. Clique com o botão direito no Painel de exibição e clique em Adicionar estado de exibição .
    3. Digite Barcode para o nome do campo que aparece na parte superior.
    4. Selecione a guia DisplayManager .
    5. Clique em Exibir decalques e depois em Abrir biblioteca de decalques.
    6. No Painel de tarefas, arraste o decalque de Código de barras até Case_body.
      Quando você arrasta o decalque e posiciona-o em seu componente, um manipulador aparece acima do decalque. Você pode alterar a direção e o alinhamento do decalque usando o manipulador.
    7. No PropertyManager de Decalque, em Estados de exibição, selecione Este estado de exibição e clique em .
    8. Na área de gráficos, clique com o botão direito e selecione Editar cena.

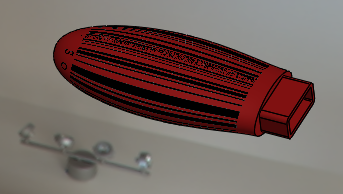

    9. No Painel de tarefas, clique em Cenas de apresentação e arraste a cena Plano de fundo de cozinha até a área de gráficos.
    10. Clique em .

  5. Adicione outro estado de exibição chamado Desenvolvido_com_SOLIDWORKS e personalize-o.
    1. Clique com o botão direito no Painel de exibição e selecione Adicionar estado de exibição.
    2. Digite Designed_with_SOLIDWORKS para o nome do campo que aparece na parte superior.
    3. No DisplayManager, clique com o botão direito em códigodebarras1 e clique em Excluir.
    4. No PropertyManager de Decalques, clique em Abrir biblioteca de decalques.

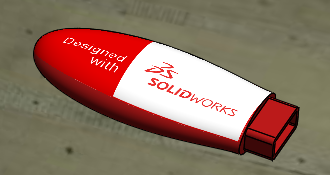

    5. No Painel de tarefas, arraste o decalque Desenvolvido com SOLIDWORKS até o Case_Body.
    6. No PropertyManager de Decalque, em Estados de exibição, selecione Este estado de exibição e clique em .

    7. Na área de gráficos, clique com o botão direito e selecione Editar cena.
    8. No Painel de tarefas, clique em Cenas de apresentação e arraste a cena Plano de fundo de fábrica até a área de gráficos.
    9. Clique em .
  6. Na guia ConfigurationManager, em Estados de exibição, clique em Barcode e em Designed_with_SOLIDWORKS para alternar entre os estados de exibição.
  7. No CommandManager das Ferramentas de renderização, clique em Estados de exibição alvo .
    A caixa de diálogo Estado de exibição alvo é aberta.
    Quando você alterna entre estados de exibição, o estado de exibição ativo é selecionado na caixa de diálogo Estado de exibição alvo. Isso é útil para apagar ou personalizar decalques e cenas no estado de exibição ativo.
