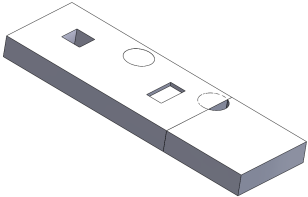

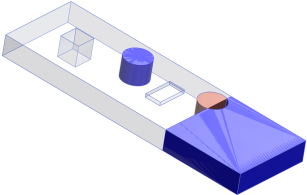

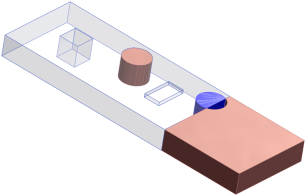

Exemplo: Execução de Comparar geometria Para comparar a geometria entre duas versões do mesmo modelo: Abra dois arquivos de peças, tais como apple.sldprt e peach.sldprt. apple.sldprt peach.sldprt Clique em Ferramentas > Comparar > geometrias . No Painel de tarefas de Comparar, selecione: Para Documento de referência, selecione apple.sldprt. Para Documento modificado, selecione peach.sldprt. Em Itens a comparar, selecione Geometria e clique em Executar comparação.Os dois arquivos de peças estão dispostos lado a lado na área gráfica. Em Comparação de volumes, clique em Ocultar/Exibir ao lado de Volume comum, Material removido e Material adicionado. As diferentes cores destacam os materiais adicionados e removidos entre as duas peças. apple.sldprt peach.sldprt Selecione Manter corpos ao fechar e clique em Adicionar ao apple.sldprt para manter as diferenças com o documento de referência. Clique em Fechar para sair do Painel de tarefas.Os dados da comparação são salvos no apple.sldprt. Na área de gráficos, expanda a janela para apple.sldprt. Em seguida, na árvore de projeto do FeatureManager, expanda a pasta Compare Volume e cada subpasta.Você pode clicar em cada entidade de material para destacar os corpos adicionados à peça e removidos dela. Conteúdo Mesclagem de volumes com a ferramenta Interceptar Tópico paiUtilitário Comparar Conceitos relacionados Limitações conhecidas de Comparar Tarefas relacionadas Execução do utilitário Comparar Alinhar sistemas de coordenadas Referências relacionadas Configurar as opções de comparação Exibir os resultados da comparação
