A janela Visualização do componente facilita a seleção de itens para o posicionamento. Ao visualizar um componente na janela Visualização do componente, você pode aplicar zoom e girar a visualização independentemente da montagem.
Neste exemplo, crie um posicionamento concêntrico entre um rebite e o furo do pivô em uma lâmina de tesoura. Você pode usar a janela Visualização do componente para selecionar a pequena face cilíndrica do furo.
Para visualizar um componente de posicionamento:
- Abra a montagem que contém os componentes a serem posicionados.
- Selecione o componente que você quer visualizar na janela Visualização do componente.
- Clique em uma destas opções:
- Janela Visualização do componente
(barra de ferramentas de contexto).
- Janela Visualização do componente (barra de ferramentas Montagem).
- .
A janela Visualização do componente é aberta e mostra o componente selecionado.
- Na janela Visualização do componente:
- Aplique zoom e gire a vista.

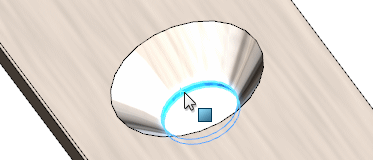

- Selecione o item a serem posicionado.
- Na janela principal, clique em Ctrl + selecione o segundo item a ser posicionado.
- Selecione o tipo de posicionamento.
Neste exemplo, você adiciona um posicionamento
Concêntrico
entre a parede do furo e o rebite.
O posicionamento está concluído.
- Clique em Sair da visualização.
