Окно PropertyManager "Фаска"

Чтобы открыть этот PropertyManager, выполните следующие действия.

• Откройте деталь. Нажмите Фаска (панель инструментов "Элементы") или выберите Вставка > Элементы > Фаска.

Тип фаски

	Угол-Расстояние	Настройте Расстояние и Угол в разделе Фаска PropertyManager или в графической области. Стрелка манипулятор указывает направление, в котором измеряется расстояние. Выберите стрелку для изменения направления, или щелкните Переставить сторону.
	Расстояние-Расстояние	Выберите кромки или грани твердых тел. В разделе Параметры фаски выберите Метод фаски, чтобы задать параметр Асимметрично для расстояний с каждой стороны от выбранных кромок фаски или параметр Симметрично, указывающий единое значение.

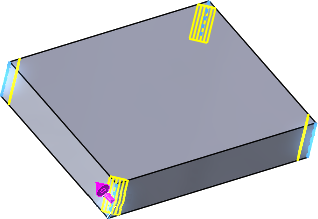

	Вершина	Введите значения для трех расстояний на каждой стороне от выбранной вершины, или выберите параметр Равное расстояние и укажите одно значение.
	Сместить грань	Смещение фасок граней рассчитывается путем смещения граней, смежных с выбранными кромками. Программа вычисляет точку пересечения граней смещения, а затем опускает перпендикуляр из этой точки на каждую грань, чтобы создать фаску. Этот метод дает предсказуемые результаты при создании фаски между неплоскими гранями. Смещение фасок граней позволяет изменить направление для каждой отдельной кромки, поэтому можно создать фаски для целых компонентов и геометрии поверхности.
	Расчет смещения фаски	Применена фаска
	Грань-грань	Сводит не смежные, прерывистые грани. Фаски "грань-грань" можно создавать симметрично, асимметрично, с линией сопряжения и с шириной хорды.
	Выбраны Список граней 1 и Список граней 2	Применена фаска "грань-грань"
		Выберите один из указанных ниже параметров:

Элементы для создания фаски

Отображаемые параметры различаются в зависимости от Типа фаски. Выберите соответствующие элементы для создания фаски.

	Кромки, грани и петли Кромки, грани, элементы и петли
	Вершина для создания фаски
	Кромки для создания фаски
	Список граней 1 и Список граней 2
	Распространение вдоль линий перехода	Фаска распространяется на все грани или кромки, расположенные по касательной к выбранному объекту.
	Выберите режим предварительного просмотра	Выберите один из указанных ниже параметров: Полный предв. просмотр Частичный предв. просмотр Нет предв. просмотра

Настройки фаски

Отображаемые параметры различаются в зависимости от Типа фаски. Настройте соответствующие параметры.

	Изменить направление
	Метод фаски	Выберите один из указанных ниже параметров: Симметрично Асимметрично Ширина хорды Создается фаска "грань-грань" на расстоянии хорды, заданном параметром Ширина. Линия сопряжения Устанавливает границу для фаски "грань-грань". С помощью одной линии сопряжения фаска становится симметричной. Можно выбрать несколько линий сопряжения. Линии сопряжения управляют соединением между гранями.
		Для асимметричных фасок можно создать несколько линий сопряжения. Выберите одну или две линии сопряжения для управления формой фаски.
	Расстояние болта
	Угол
	Равное расстояние	Применяется единое значение для расстояния от вершины. Укажите Расстояние.
	Расстояние смещения
	Фаска с несколькими расстояниями	Доступно только для смещения фаски граней с параметром Симметрично . Выберите несколько объектов, затем измените обозначения Расстояния, указав требуемые значения.

Варианты фаски

	Выбрать сквозь грани	Позволяет выбирать кромки сквозь грани, которые скрывают их.
	Оставить элементы	Выберите элементы, например вырезы или вытяжения, которые в ином случае были бы удалены при применении фаски.
Исходная деталь	Параметр Оставить элементы отключен	Параметр Оставить элементы включен
	Вспомогательная точка	Решает неопределенность, когда не совсем ясно, где должна выполняться стыковка граней. Выберите Вершина вспомогательной точки, затем выберите вершину на той стороне, где требуется создать фаску "грань-грань". Фаска создается в ближайшем к вспомогательной точке расположении.
