Свойства документа - Метки сечения

Чтобы открыть эту страницу:

Откройте чертеж, нажмите Параметры (панель инструментов "Стандартная"), выберите вкладку Свойства документа , затем выберите Виды > Сечение.

Общий чертежный стандарт

Стандарт базового разреза

Тип линии

Устанавливает стиль и толщину линии сечения для исходного вида.

Стандартное отображение с соединителем	Отображает непрерывную линию сечения в исходном виде.
Альтернативное отображение без соединителя	Отображает прерывистую линию сечения в исходном виде.
Стандартное отображение без соединителя	Отображает толстые линии на концах линии сечения и на любом изменении направления в пределах линии среза.

Текст стрелки сечения

Параметры метки

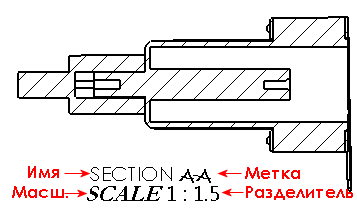

По стандарту	Выберите, чтобы обеспечить соответствие базовому стандарту. Отмените, чтобы изменить параметры метки видов. Название Выберите заголовок, который будет отображаться в метке видов, или введите собственный заголовок. Шрифт Задает шрифт названия в метке вида. Метка Задает внешний вид буквенного обозначения, соответствующего метке в родительском виде. Шрифт Задает шрифт метки в метке вида. Вращение Устанавливает вид угла поворота. Шрифт Задает шрифт для угла поворота в метке вида. Масштаб Выберите метку масштаба или введите собственную метку. Шрифт Задает шрифт для масштаба в метке вида. Разделитель Выберите вариант отображения масштаба: Чтобы масштаб отображался в виде двух чисел, между которыми стоит разделитель, выберите один из следующих вариантов: X:X X/X (X:X) (X/X) Чтобы масштаб отображался в виде пропорции, за которой следует X, выберите # X. Чтобы скрыть масштаб, выберите значение <Нет> . Шрифт Задает шрифт для разделителя в метке вида. Удалить пробел в масштабе вокруг двоеточия (:) и косой черты (/) Выберите для удаления пробела в метке шкалы.     Вложенный Отображает метку вида с именем и обозначением, расположенными одно над другим в верхней части значения масштаба.     Поточный Отображает имя и обозначение в одной строке.
Отобразить метку над видом	Отображение метки над видом.
Включать метки расположений для новых видов	Выбрать автоматически добавлять расположение этикетки к виду разреза и линии среза.

Слой

Сечение/размер вида

Масштабировать по высоте букв стрелки разреза	Выберите этот параметр, чтобы размер конца стрелки в сечениях автоматически изменялся в соответствии с высотой букв в сечении, если стрелки сечения имеют шрифт, отличный от шрифта текста стрелок сечения. Отмените выбор этого параметра, чтобы изменить размеры стрелки.
Стиль	Устанавливает тип стрелки для видов сечения. Тип стрелки для разрезов можно задать независимо от типа стрелок для размеров.

Полусечение

Стандартное отображение с соединителем	Отображает обе стрелки.
Альтернативное отображение без соединителя	Отображает одну стрелку.

Общее отображение

Скрывает выступы разрезающей линии на разрезе.	Выбрано (выступы скрыты)
	Не выбрано (выступы отображаются)
