Виды примечаний можно применить к размерам и другим примечаниям непосредственно из графической области.
Можно назначить или переназначить вид примечаний к размерам или примечаний в деталях и сборках с помощью экранного диалогового окна в графической области.
Для назначения вида примечаний при создании примечания нажмите ` (обратная кавычка или клавиша тильды ~ ) после выбора геометрии или до размещения примечания.

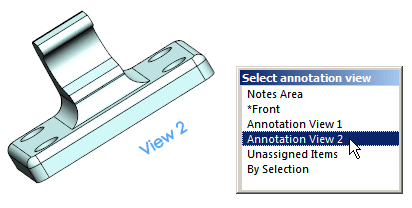

Для переназначения вида примечания выберите примечание правой кнопкой мыши и нажмите Выбрать вид примечания или клавишу ` (обратная кавычка).
Ключи могут отличаться для конкретного языка клавиатуры. Напимер, при использовании японской клавиатуры, нажмите ключ @ вместо ` (обратная цитата, на Tilde ~ ключ).
|
| Выбрана область заметок |
|
| Выбран вид примечания 2 |
|
| Выбран параметр Сверху |
