Пример — магнитные сопряжения

В данном примере магнитные сопряжения используются для соединения двух железнодорожных путей на полу в сборке.

Показаны следующие действия:
  • Создание плоскости основания (пола).
  • Добавление точки соединения к первому (прямому) железнодорожному пути.
  • Добавление точки соединения ко второму (изогнутому) железнодорожному пути.
  • Вставка путей в сборку и их скрепление с помощью магнитных сопряжений.
  1. Для создания плоскости основания откройте сборку пола в графической области и выберите Вставка > Справочная геометрия > Плоскость основания.

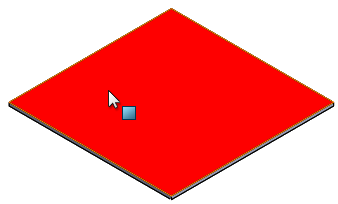

  2. В графической области выберите верхнюю грань для элемента Плоскость основания.

  3. Нажмите .
  4. Чтобы добавить точку соединения для первого пути, откройте прямой путь в графической области и выберите Инструменты > Публикация ресурсов.
  5. В графической области выберите отображенную грань для элемента Плоскость основания.

  6. Выберите кромку, показанную для элемента Точка соединения, в разделе Точки соединения.

    Если выбрана линейная кромка, выбирается средняя точка.
  7. Выберите грань, показанную для параметра Направление соединения.

  8. Нажмите Добавить соединитель.

  9. Нажмите .
    Дерево конструирования FeatureManager обновляется, и в нем появляется элемент Опубликованные ссылки, содержащий элементы Плоскость основания и Соединитель1.
  10. Чтобы добавить точку соединения для второго пути, откройте изогнутый путь в графической области и выберите Инструменты > Публикация ресурсов.

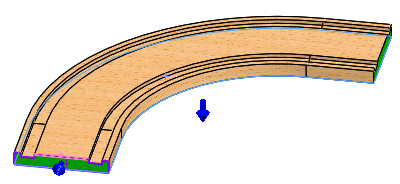

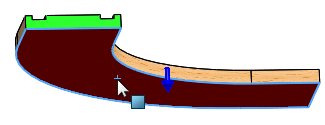

  11. В графической области выберите указанную грань для элемента Плоскость основания.

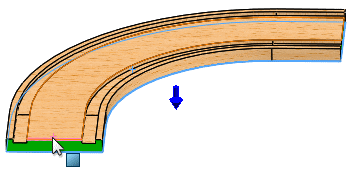

  12. Выберите кромку, показанную для элемента Точка соединения, в разделе Точки соединения.

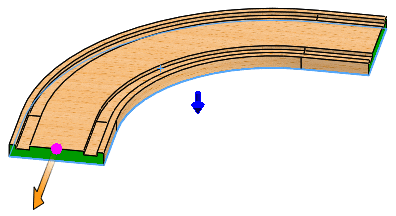

  13. Выберите грань, показанную для параметра Направление соединения.

  14. Нажмите Добавить соединитель.

  15. Нажмите .
    Дерево конструирования FeatureManager обновляется, и в нем появляется элемент Опубликованные ссылки, содержащий элементы Плоскость основания и Соединитель1.
  16. Чтобы вставить ресурсы в сборку, откройте сборку пола в графической области и нажмите Вставить компоненты (панель инструментов "Сборка") или выберите Вставка > Компонент > Существующая деталь/сборка.

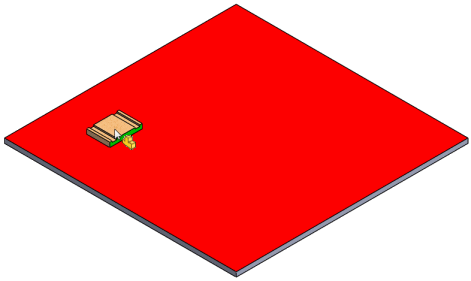

  17. В окне PropertyManager в разделе Открыть документы выберите прямой путь и переместите указатель с прикрепленным путем в графическую область, как показано на рисунке.

  18. Нажмите, чтобы разместить путь на полу.
    Путь сопрягается с полом, так как включены сопряжения основания.

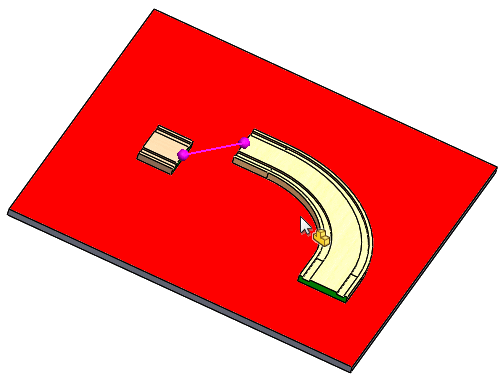

  19. В окне PropertyManager в разделе Открыть документы выберите изогнутый путь и переместите указатель с прикрепленным путем в графическую область, как показано на рисунке, но не размещайте его. Перемещая изогнутый путь по направлению к прямому, обратите внимание на линию привязки магнитного сопряжения, которая появляется при приближении изогнутого пути к прямому.

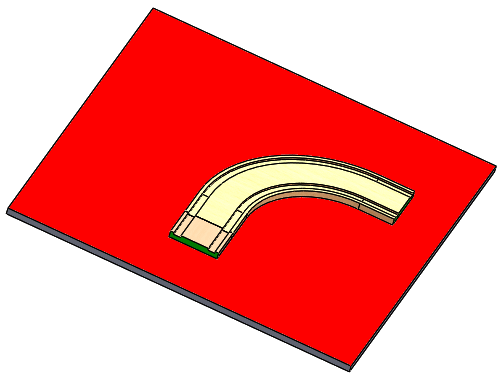

  20. Нажмите, чтобы разместить изогнутый путь и привязать его к прямому.
