Анализ выточки PropertyManager (Менеджер свойств) с использованием ЦПУ

Данный раздел применим только к анализу выточек с использованием CPU. Программа использует обработку с использованием CPU, если Ваша графическая плата не может выполнить необходимую обработку для нового анализа выточек. См. Замечания по графическим картам в разделе "Инструменты расчета литейной формы".

Чтобы запустить анализ определения выточки:

  1. Нажмите Анализ выточки Tool_UndercutAnalysis_View.gif (панель инструментов "Инструменты для литейной формы") или выберите Вид > Просмотр > Анализ выточки.
  2. В окне PropertyManager (Менеджер свойств) задайте следующие параметры.
    • Параметры анализа

      Направление натяжения

      Определение всех граней на предмет того, будут ли они видны сверху и снизу детали. Чтобы указать направление натяжения, выберите следующие элементы:

      • Плоскость, грань или кромка.
      • Ввод координат и установите координаты вдоль осей X, Y и Z.
      Чтобы перевернуть грани, указанные в результатах как Направление1 выточки и Направление2 выточки, нажмите Реверс направления PM_reverse_direction.gif.

      Линия разлома partingline.png

      Выберите для анализа линию разъема. Определение граней сверху линии разъема на предмет того, видны ли они сверху линии разъема. Определение граней снизу линии разъема на предмет того, видны ли они снизу линии разъема. Если выбрать линию разъема, то не потребуется указывать Направление натяжения.

      Выбор тела

      Если у модели несколько тел, нажмите в окне Твердое тело или тело поверхности PM_solid_bodies_to_affect.gif, затем выберите тело для анализа.
      Направление натяжения и Линия разъема определяют углубления на стенке детали, на которой требуется создать базовую сторону. Линия разъема помогает определить те части линии разъема, которые можно изменить, чтобы отпала необходимость создавать базовые стороны.
  3. В разделе Настройки для анализа выберите Вычислить.

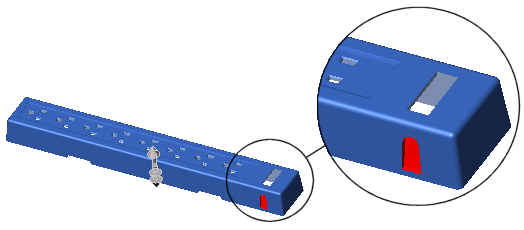

    Результаты отображаются в поле Выточка граней. Грани с разными классификациями отображаются разными цветами в графической области. Грани классифицированы следующим образом.
    Направление1 выточки Грани, которые не видны сверху детали или линии разъема.
    Направление2 выточки Грани, которые не видны снизу детали или линии разъема.
    Закрытая выточка Грани, которые не видны сверху или снизу детали.
    Несовпадающая выточка Грани, которые перемещаются в обоих направлениях.
    Без канавки
  4. В разделе Выточка граней для каждой классификации грани можно выполнить следующее.
    • Нажмите Отобразить/Скрыть , чтобы отобразить или скрыть грани в графической области.
    • Нажмите Редактировать цвет, чтобы отобразить палитру Цвет и изменить цвет.
  5. Нажмите PM_OK.gif.
