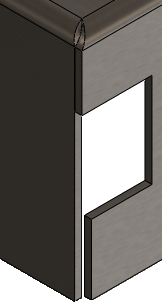

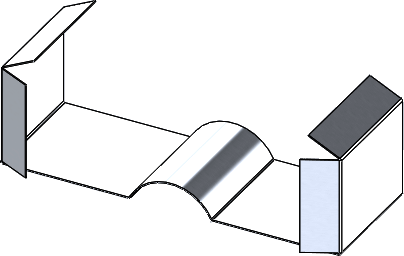

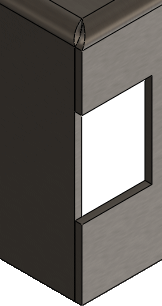

Угол PropertyManager Чтобы перекрыть угол: Создайте деталь из листового металла, в которой имеется область, которую требуется замкнуть.Например, можно использовать элемент «Угол», чтобы замкнуть открытое пространство между смежными ребрами-кромками под углом. Нажмите Угол (панель инструментов «Листовой металл») или выберите Вставка > Листовой металл > Угол. Выберите одну или несколько плоских граней для параметра Удлинить грани .Программа SOLIDWORKS пытается найти Грани для соответствия . Если соответствующие грани не были найдены, можно вручную выбрать элементы в параметрах Удлинить грани и Грани для соответствия. Параметр Авто-распространение автоматически отключается при очищении или удалении элементов в параметрах Удлинить грани или Грани для соответствия. Этот параметр можно в последствии включить вручную. Выберите Тип угла. Стыковое Перекрытие Внахлестку снизу Стыковое соединение Внахлестку сверху Внахлестку снизу Спереди Сверху Диметрия Установите значение для параметра Расстояние зазора . Расстояние зазора .05 Расстояние зазора .1 Установите значение для параметра Соотношение внахлестку сверху/внахлестку снизу . Включите или выключите следующие параметры. Опция Описание Открыть область сгиба Предварительный просмотр не отображается, когда этот параметр выбран. Открытая область сгиба выбран Открытая область сгиба не выбрана Копланарные грани Применяет закрытый угол ко всем граням, копланарным выбранной грани. Копланарные грани выбран Копланарные грани не выбрана Узкий угол Использует алгоритм для больших радиусов сгиба для уменьшения зазора в области сгиба. Параметр Узкий угол выбран Параметр Узкий угол не выбран Авто-распространение Автоматический выбор граней для соответствия на основе выбранных удлиняемых граней. Авто-распространение включено Авто-распространение отключено Нажмите . На уровень вышеЗакрытые углы
