Повернутые разрезы

Можно создать повернутый разрез путем создания перекрывающихся эскизов в виде.

Повернутый разрез, использующий полное скругление на ребре

В данном примере нужно показать местный разрез ребра. Чтобы проиллюстрировать сечение ребра, создайте эскиз и применить штриховку.

Исходная деталь

Нарисуйте параллельные линии в виде.

Заблокируйте вид путем двойного нажатия на вид, чтобы эскиз не менялся параметрически с деталью. Необходимо дважды нажать на вид, а не лист, чтобы убедиться, что Вы создаете эскиз в виде.

Ограничьте одну линию отношением перпендикулярности к кромке ребра.

Добавьте касательную дугу, сплайн и размер в эскиз. Нет необходимости делать эскиз полностью определенным. Размеры определяют размер эскиза и ограничивают эскиз к детали.

Чтобы скрыть размеры, выберите пункт Отобразить/Скрыть примечания (панель инструментов "Примечания").
Чтобы добавить штриховку, выберите пункт Штриховка/заполнить (панель инструментов "Примечания").

Повернутый разрез, использующий разъединенные виды

Можно объединить разъединенный вид с одним или несколькими разрезами для создания повернутого разреза.

Изображение предоставлено D & M Education, LLC.

Создайте разрез и выровняйте его по разъединенному виду.
Скройте вид, который был использован как исходный для создания разреза, или сместите его с чертежного листа.

Для получение более подробной информации см. раздел Скрыть и показать виды.


Линия разрыва Размер зазора должна быть достаточно большой, чтобы вместить разрез.

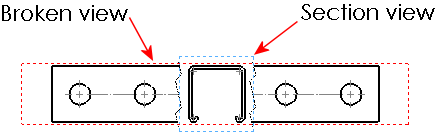

Перетащите разрез в зазор, чтобы он наложился на разъединенный вид.
