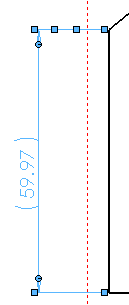

Создание изгибов на выносных линиях Чтобы создать изгиб на линии, нажмите правой кнопкой мыши выносные линии линейного размера и выберите Параметры отображения > Изгиб. Выносная линия размера после выбора параметра Изгиб Выносная линия размера после перетаскивания точки изгиба Чтобы удалить изгиб на выносной линии размера, нажмите правой кнопкой мыши линию и отмените выбор параметров Параметры отображения > Изгиб. На уровень вышеЛинии удлинения измерения Понятия, связанные с данным Пример: Автоматические линии удлинения Пример: Терминология для линии размера Прикрепление выносных линий размеров Задачи, связанные с данной Изменение точки присоединения или длины выносных линий размера Создание наклонных выносных линий размеров Изменение направления выносок размера Создание изгибов на выносных линиях размеров Чтобы создать изгиб на выносных линиях линейного размера, нажмите правой кнопкой мыши и выберите Параметры отображения > Изгиб. Чтобы создать изгиб на выносной линии размера, выполните следующие действия. Нажмите правой кнопкой мыши выносную линию размера и выберите Параметры отображения > Изгиб . Для создания сгиба на выносной линии размера перетащите точку по горизонтали или вертикали. Чтобы удалить изгиб на выносной линии размера, нажмите правой кнопкой мыши линию и отмените выбор параметров Параметры отображения > Изгиб. Несколько изгибов в размерах и условных обозначениях Можно применить несколько изгибов к существующим выноскам для размеров и условных обозначений, нажав кнопку Несколько изогнутых линий указателей на вкладке Выноски окна РазмерPropertyManager. Кроме того, изгибы можно добавить после размещения размера или условного обозначения, нажав правой кнопкой мыши и выбрав параметр Добавить точку изгиба. Для создания изгиба перетаскивайте вставленную точку изгиба. Можно добавлять выноски с несколькими изгибами для условных обозначений отверстий и типов размеров, перечисленных ниже.Диаметр Радиальный Фаска
Создание изгибов на выносных линиях Чтобы создать изгиб на линии, нажмите правой кнопкой мыши выносные линии линейного размера и выберите Параметры отображения > Изгиб. Выносная линия размера после выбора параметра Изгиб Выносная линия размера после перетаскивания точки изгиба Чтобы удалить изгиб на выносной линии размера, нажмите правой кнопкой мыши линию и отмените выбор параметров Параметры отображения > Изгиб. На уровень вышеЛинии удлинения измерения Понятия, связанные с данным Пример: Автоматические линии удлинения Пример: Терминология для линии размера Прикрепление выносных линий размеров Задачи, связанные с данной Изменение точки присоединения или длины выносных линий размера Создание наклонных выносных линий размеров Изменение направления выносок размера Создание изгибов на выносных линиях размеров Чтобы создать изгиб на выносных линиях линейного размера, нажмите правой кнопкой мыши и выберите Параметры отображения > Изгиб. Чтобы создать изгиб на выносной линии размера, выполните следующие действия. Нажмите правой кнопкой мыши выносную линию размера и выберите Параметры отображения > Изгиб . Для создания сгиба на выносной линии размера перетащите точку по горизонтали или вертикали. Чтобы удалить изгиб на выносной линии размера, нажмите правой кнопкой мыши линию и отмените выбор параметров Параметры отображения > Изгиб. Несколько изгибов в размерах и условных обозначениях Можно применить несколько изгибов к существующим выноскам для размеров и условных обозначений, нажав кнопку Несколько изогнутых линий указателей на вкладке Выноски окна РазмерPropertyManager. Кроме того, изгибы можно добавить после размещения размера или условного обозначения, нажав правой кнопкой мыши и выбрав параметр Добавить точку изгиба. Для создания изгиба перетаскивайте вставленную точку изгиба. Можно добавлять выноски с несколькими изгибами для условных обозначений отверстий и типов размеров, перечисленных ниже.Диаметр Радиальный Фаска
Создание изгибов на выносных линиях размеров Чтобы создать изгиб на выносных линиях линейного размера, нажмите правой кнопкой мыши и выберите Параметры отображения > Изгиб. Чтобы создать изгиб на выносной линии размера, выполните следующие действия. Нажмите правой кнопкой мыши выносную линию размера и выберите Параметры отображения > Изгиб . Для создания сгиба на выносной линии размера перетащите точку по горизонтали или вертикали. Чтобы удалить изгиб на выносной линии размера, нажмите правой кнопкой мыши линию и отмените выбор параметров Параметры отображения > Изгиб.
Несколько изгибов в размерах и условных обозначениях Можно применить несколько изгибов к существующим выноскам для размеров и условных обозначений, нажав кнопку Несколько изогнутых линий указателей на вкладке Выноски окна РазмерPropertyManager. Кроме того, изгибы можно добавить после размещения размера или условного обозначения, нажав правой кнопкой мыши и выбрав параметр Добавить точку изгиба. Для создания изгиба перетаскивайте вставленную точку изгиба. Можно добавлять выноски с несколькими изгибами для условных обозначений отверстий и типов размеров, перечисленных ниже.Диаметр Радиальный Фаска
