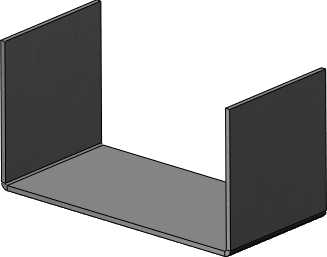

| Создайте деталь из листового металла. |
|
Выберите кромку, расположенную с конечной точкой в начале ряда кромок.
|
|
| Верно |
Неправильно |
|

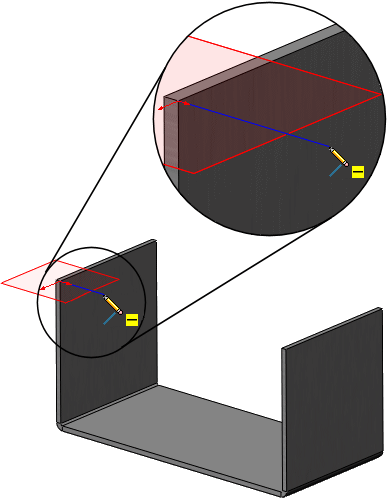

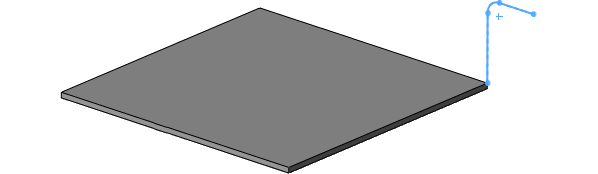

| Создайте эскиз кромки под углом. Плоскость эскиза расположена по нормали к первой кромке, где создается кромка под углом. |
|

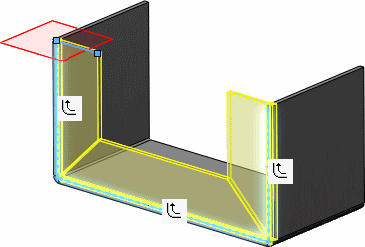

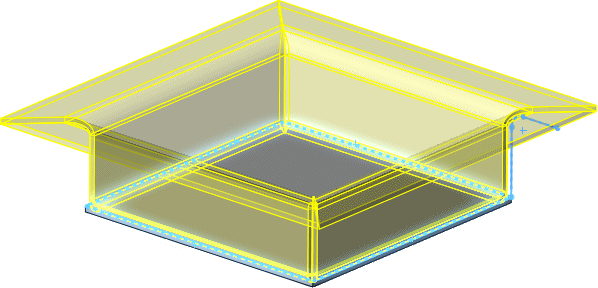

| Выберите кромки для кромки под углом в заданном порядке. В данном примере кромки были выбраны в следующем порядке: левая вертикальная кромка, затем горизонтальная кромка, а затем правая вертикальная кромка. Чтобы выбрать все кромки, касающиеся выбранной кромки, можно воспользоваться параметром Распространить
 .
|
|

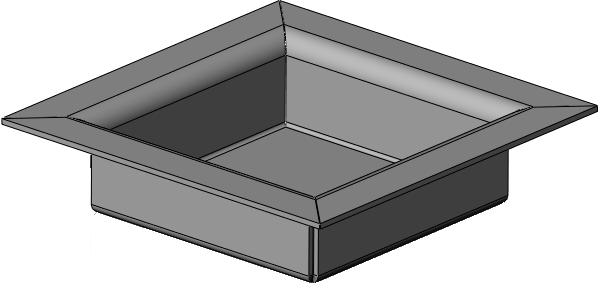

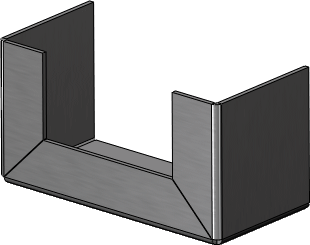

| Создание кромки под углом завершено. |
|
