Объединение размеров расположения

Чтобы объединить размеры расположения, выполните следующие действия.

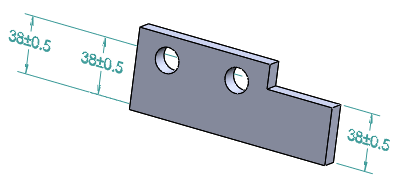

  1. Откройте модель с размерами для объединения. Например, можно объединить три размера в один.
    У объединяемых размеров расположения должен быть один и тот же исходный элемент.

  2. Ctrl + выберите три размера слева направо.
  3. Нажмите правой кнопкой мыши и выберите Объединить размер.
    Размеры объединяются в один в последнем выбранном размере. При этом автоматически добавляется количество экземпляров.

    Чтобы вернуть размер к отдельным размерам, нажмите правой кнопкой мыши объединенный размер и выберите Разбить объединенный размер. Для объединения или разрыва геометрических допусков используются параметры Объединить геометрические допуски и Разрыв комбинированных геометрических допусков.
