Управление надписями и сценами с помощью состояния отображения

Можно определить состояния отображения для использования разных экземпляров надписей и сцен.

Можно также настроить источники света для всех типов источников света, в том числе солнечного. Для этого элемента требуется PhotoView 360.

Для управления надписями и сценами с помощью состояний отображения выполните следующие действия.

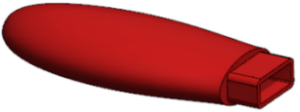

  1. Создайте 3D-модель USB-накопителя с именем usb_drive1.
  2. Назовите сценарий USB-накопителя usb_case1.
  3. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на элемент usb_case1 и выберите Открыть деталь.

  4. Добавьте состояние отображения с именем Barcode и настройте его параметры.
    1. Нажмите в верхней части дерева конструирования FeatureManager.
      Появится панель отображения.

    2. Нажмите правой кнопкой мыши на панель дисплея и выберите Добавить состояние отображения.
    3. Введите Barcode для имени поля, отображаемого в верхней части.
    4. Выберите вкладку DisplayManager .
    5. Нажмите Просмотр надписей и выберите Открыть библиотеку надписей.

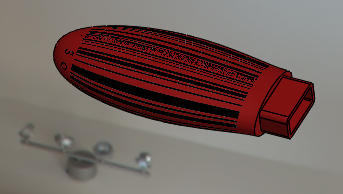

    6. На панели задач перетащите надпись Barcode в элемент Case_body.
      При перетаскивании надписи и размещении ее на компоненте над надписью появится манипулятор. Можно изменить направление и выравнивание надписи с помощью манипулятора.
    7. В окне PropertyManager Надписи в разделе Состояния отображения выберите Это состояние отображения и нажмите .
    8. Нажмите правой кнопкой мыши в графической области и выберите Редактировать сцену.
    9. На панели задач выберите Сцены презентации и перетащите сцену Фон - кухня в графическую область.
    10. Нажмите .

  5. Добавьте другое состояние отображения с именем Designed_with_SOLIDWORKS и настройте его.
    1. Нажмите правой кнопкой мыши на панель дисплея и выберите Добавить состояние отображения.
    2. Введите Designed_with_SOLIDWORKS для имени поля, отображаемого в верхней части.
    3. В DisplayManager нажмите правой кнопкой мыши на barcode1 и выберите Удалить.
    4. В окне PropertyManager Надписи нажмите Открыть библиотеку надписей.

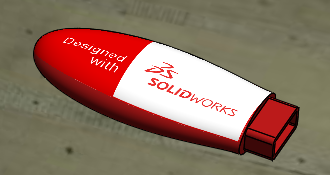

    5. На панели задач перетащите надпись Designed with SOLIDWORKS в элемент Case_body.
    6. В окне PropertyManager Надписи в разделе Состояния отображения выберите Это состояние отображения и нажмите .

    7. Нажмите правой кнопкой мыши в графической области и выберите Редактировать сцену.
    8. На панели задач выберите Сцены презентации и перетащите сцену Фон - заводское помещение в графическую область.
    9. Нажмите .
  6. На вкладке ConfigurationManager в разделе Состояния отображения дважды нажмите на Barcode и Designed_with_SOLIDWORKS для изменения состояний отображения.
  7. В разделе CommandManager Инструменты отрисовки выберите Целевые состояния отображения .
    Отобразится диалоговое окно Целевые состояния отображения.
    При изменении состояний отображения активное состояние выбирается в диалоговом окне Целевые состояния отображения. Это полезно для удаления или настройки надписи и сцен в активном состоянии отображения.
