Propiedades de documento - Lista de materiales

Puede especificar configuraciones de dibujo de nivel de documento para listas de materiales. Disponible para todos los tipos de documentos.

Para abrir esta página:

Con un dibujo o un lista de materiales de ensamblaje abierto, haga clic en Opciones (barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, a continuación, seleccione Tablas > Lista de materiales.

Estándar general de dibujo

Estándar general de dibujo Heredado de la configuración de página Estándar de dibujo seleccionada.

Borde

Borde de cuadro Configura un grosor de línea para el borde exterior de la tabla.
Borde de rejilla Configura un grosor de línea para las líneas de rejilla internas de la tabla.

Texto

Fuente

Haga clic para modificar la fuente.

Visualización de cantidad cero

Líneas discontinuas Seleccione una opción de visualización para la columna Cantidad cuando el componente de un ensamblaje falte en una configuración.
Cero
En blanco

Componente que falta

Conservar la fila para el componente que falta Seleccione para listar los componentes de ensamblaje que faltan en una configuración.

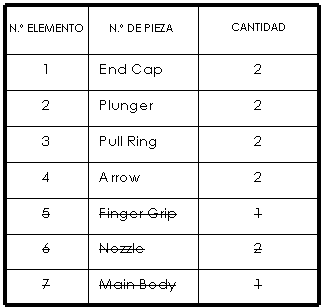

Seleccione Mostrar con texto tachado para tachar en el listado el componente faltante.

Capa

Capa
Seleccione una capa.
Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para acceder a las propiedades de documento.
Debe seleccionar Por estándar para Capa (barra de herramientas Capa) en el documento de vista de dibujo para aplicar esta configuración de capa.

Opciones

Ceros a la izquierda
Estándar Los ceros a la izquierda aparecen según el estándar de dibujo general.
Mostrar Se muestran los ceros delante de los puntos decimales.
Quitar No se muestran los ceros a la izquierda.
Ceros decimales
Eliminar solo si es cero Los ceros decimales se recortan para los valores métricos enteros, de conformidad con los estándares ANSI e ISO.
Mostrar Los ceros decimales aparecen de conformidad con los lugares decimales que especifique para Unidades.
Eliminar No se muestran los ceros decimales.
Estándar Los ceros decimales aparecen conforme al estándar ASME Y14.5M-1994.
No agregar "CANT." junto al nombre de la configuración Seleccione para eliminar la palabra. CANT. de la columna de configuración.
Debe seleccionar esta opción antes de insertar una LDM. Si la selecciona después de que existe una LDM, la opción deja de surtir efecto.
No copiar nombre de columna CANT. desde plantilla Seleccione para usar el nombre de la configuración anexado por la cadena /CANT. para el encabezado de columna de cantidad.
Restringir LDM de sólo nivel superior a una configuración Seleccione para limitar las LDM de Sólo nivel superior a una configuración. Cuando se cambia la configuración en la LDM, la etiqueta para la columna Cantidad no cambia.
Actualización automática de la LDM Seleccione para actualizar la LDM cuando agregue o elimine componentes en el ensamblaje asociado.
